Düsenverlängerungen für Dosierventile und Auftragsventile

Präzise Lösungen für vielseitige Auftragsformen und schwer zugängliche Anwendungsbereiche

Düsenverlängerungen ermöglichen eine gezielte Anpassung des Auftragsbildes und erreichen auch schwer zugängliche Stellen, die mit Standard-Auftragsventilen nicht abgedeckt werden können.

WALTHER Systemtechnik stellt ein umfassendes Sortiment an Düsenverlängerungen bereit, die auf unterschiedliche Dosieranforderungen und Applikationsgeometrien abgestimmt sind. Varianten mit verschiedenen Rohrdurchmessern und Längen ermöglichen den Einsatz in komplexen Produktionsumgebungen, selbst bei beengten Einbauverhältnissen.

Alle Düsenverlängerungen werden individuell gefertigt und durchlaufen eine 100%ige Prüfung, um höchste Qualität und Zuverlässigkeit sicherzustellen.

Produktübersicht und technische Merkmale

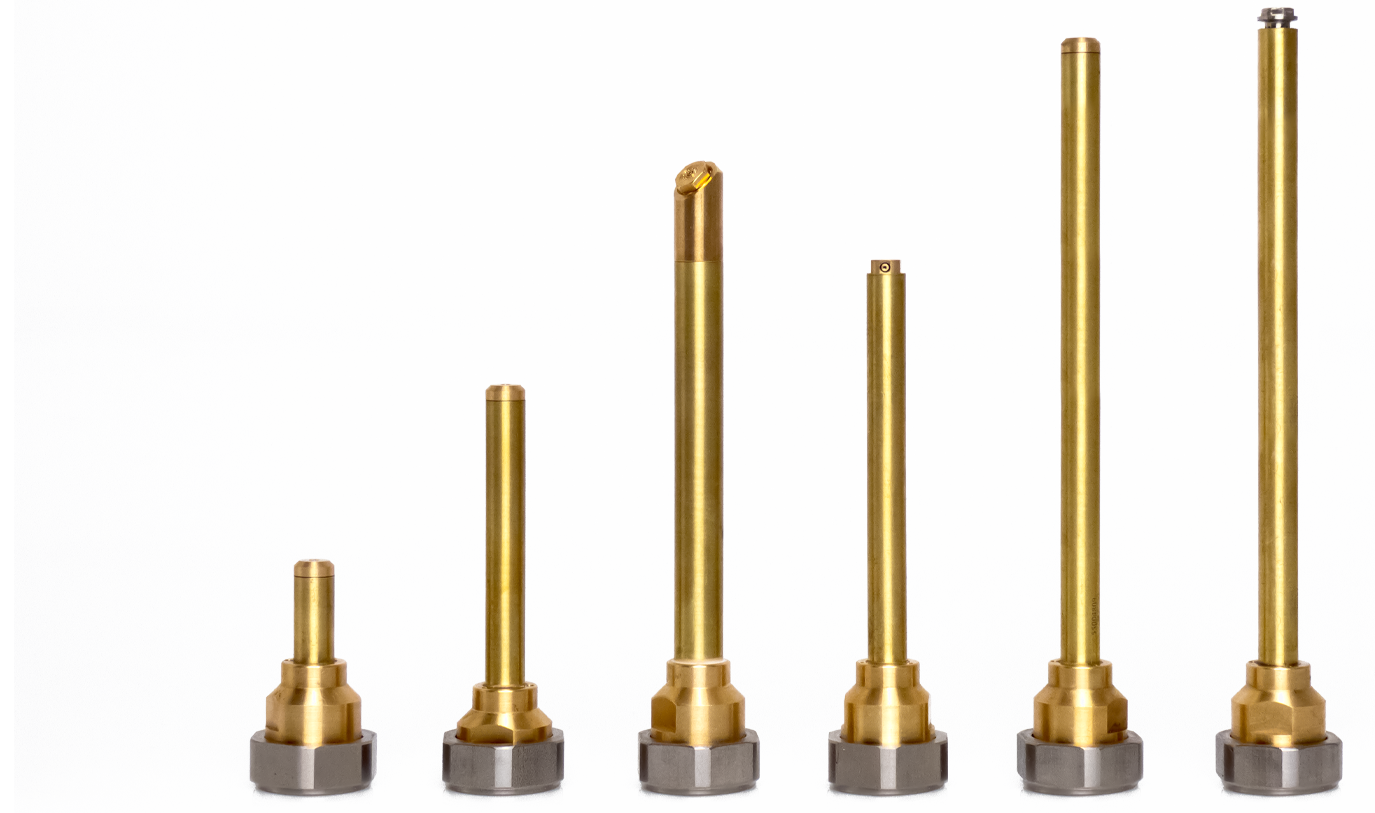

Düsenverlängerungen von WALTHER Systemtechnik sind mit Rohrdurchmessern von 2,5 mm bis 13 mm und Längen von 36 mm bis 1.000 mm verfügbar. Sie werden direkt auf die Ventildüse montiert und sind in zwei Ausführungen erhältlich.

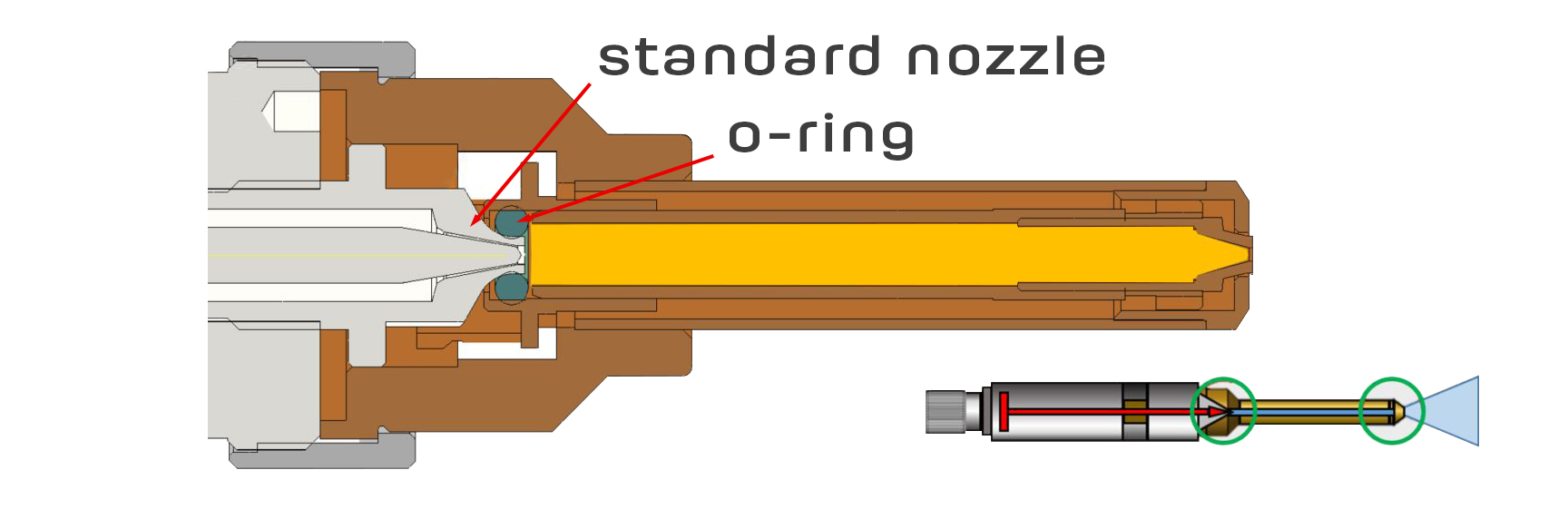

Eingangsdichtende Düsenverlängerungen

Das Öffnen und Schließen des Auftragsventils erfolgt weiterhin durch die Ventildüse und die Ventilnadel. Diese verhindert das Nachströmen des Mediums am Ventilausgang und hält das Medium zurück, sodass es nicht in die Düsenverlängerung läuft.

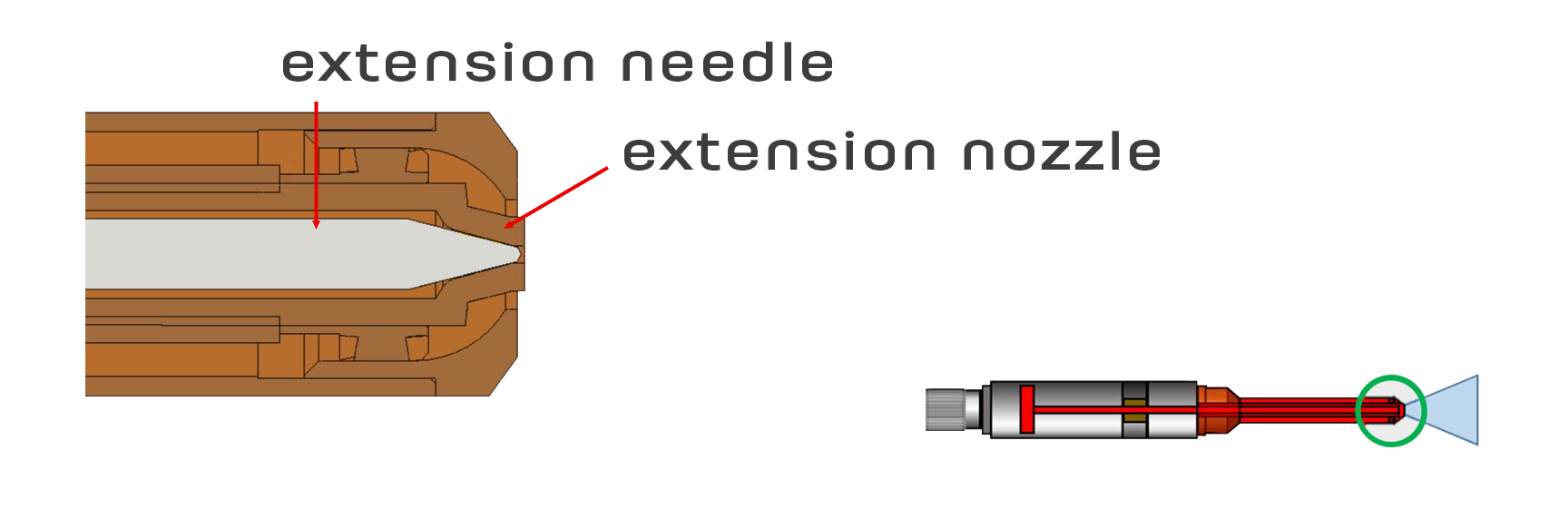

Ausgangsdichtende Düsenverlängerungen

Diese Verlängerung verfügt über eine eigene Ventilnadel, die bis zur Düsenspitze reicht und dort den Materialfluss abdichtet, wodurch ein Nachlaufen verhindert wird. Die auch nadeldichtend genannte Düsenverlängerung zeichnet sich durch ihre Konstruktion aus. Diese minimiert Toträume, in denen sich Material ansammeln könnte – ein Vorteil bei härtenden Medien. Die Abdichtung direkt am Auslass ermöglicht schnelle, präzise Dosierungen, auch unter anspruchsvollen Bedingungen wie Überkopfanwendungen, Vibrationen und kurzen Dosierintervallen.

Alle Düsenverlängerungen können mit Indexierungsoption geordert werden. Diese ermöglicht eine schnelle und reproduzierbare Ausrichtung der Düse und gewährleistet ein stets optimales Auftragsergebnis.

Typen, Auftragsformen und Materialien

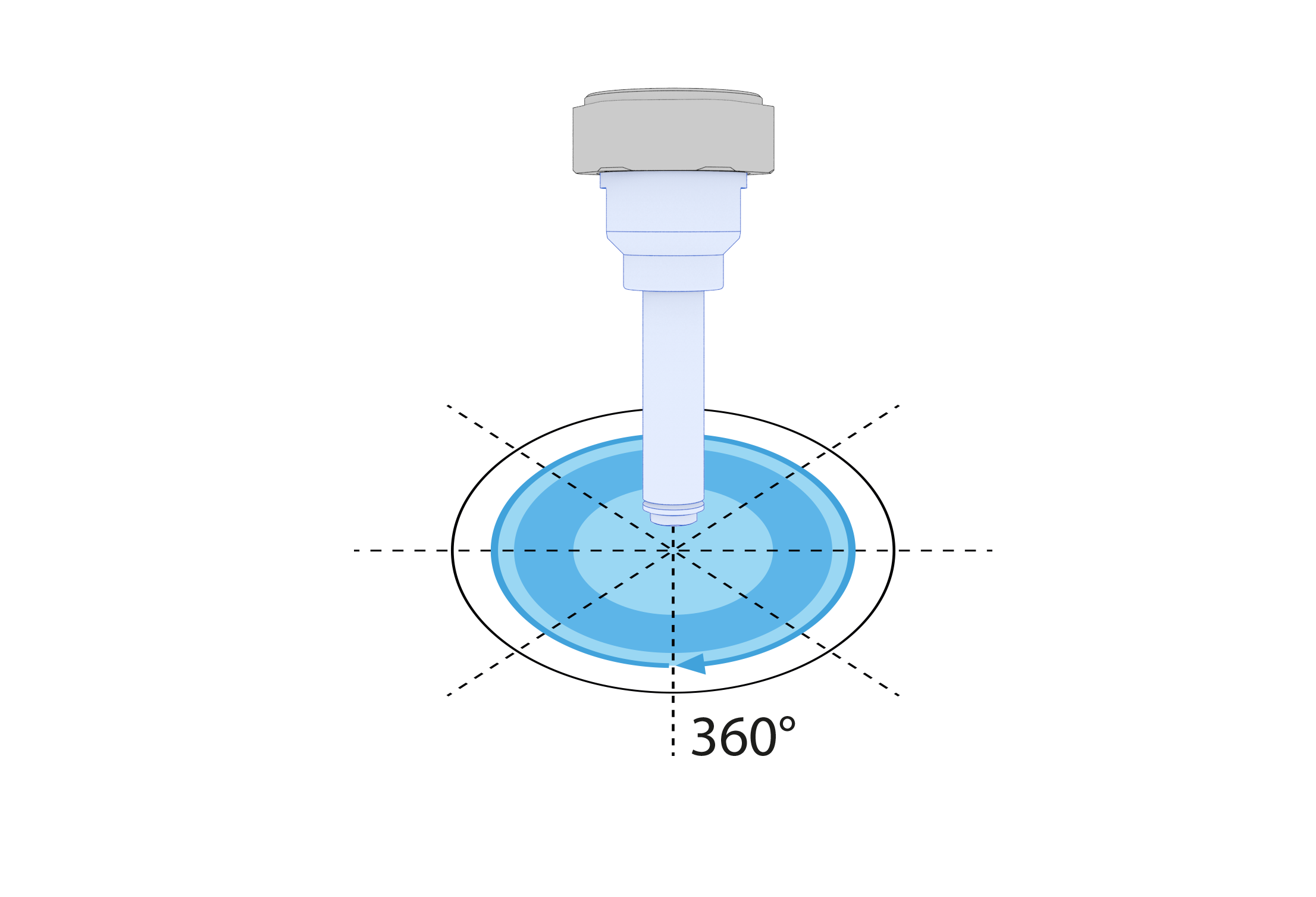

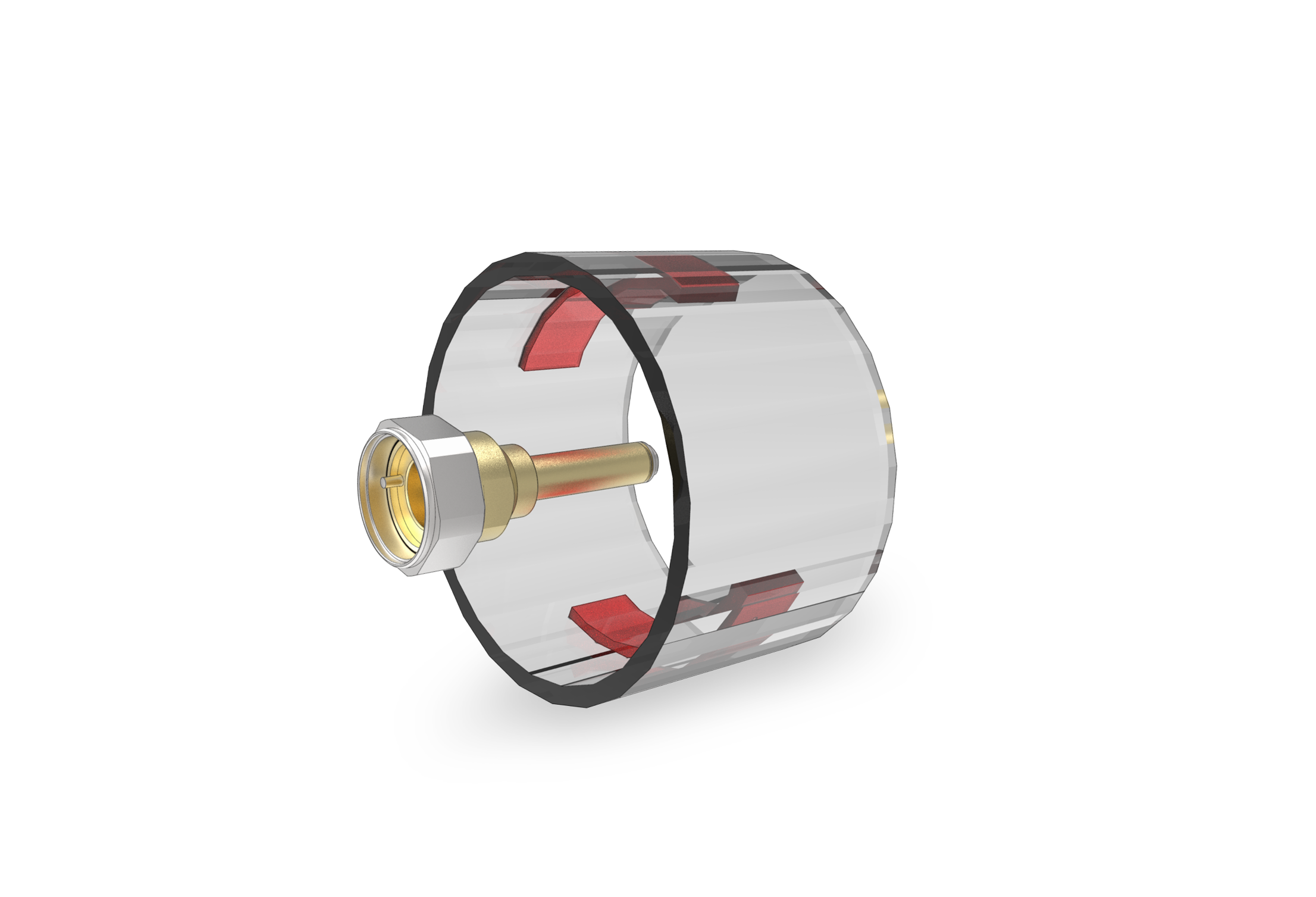

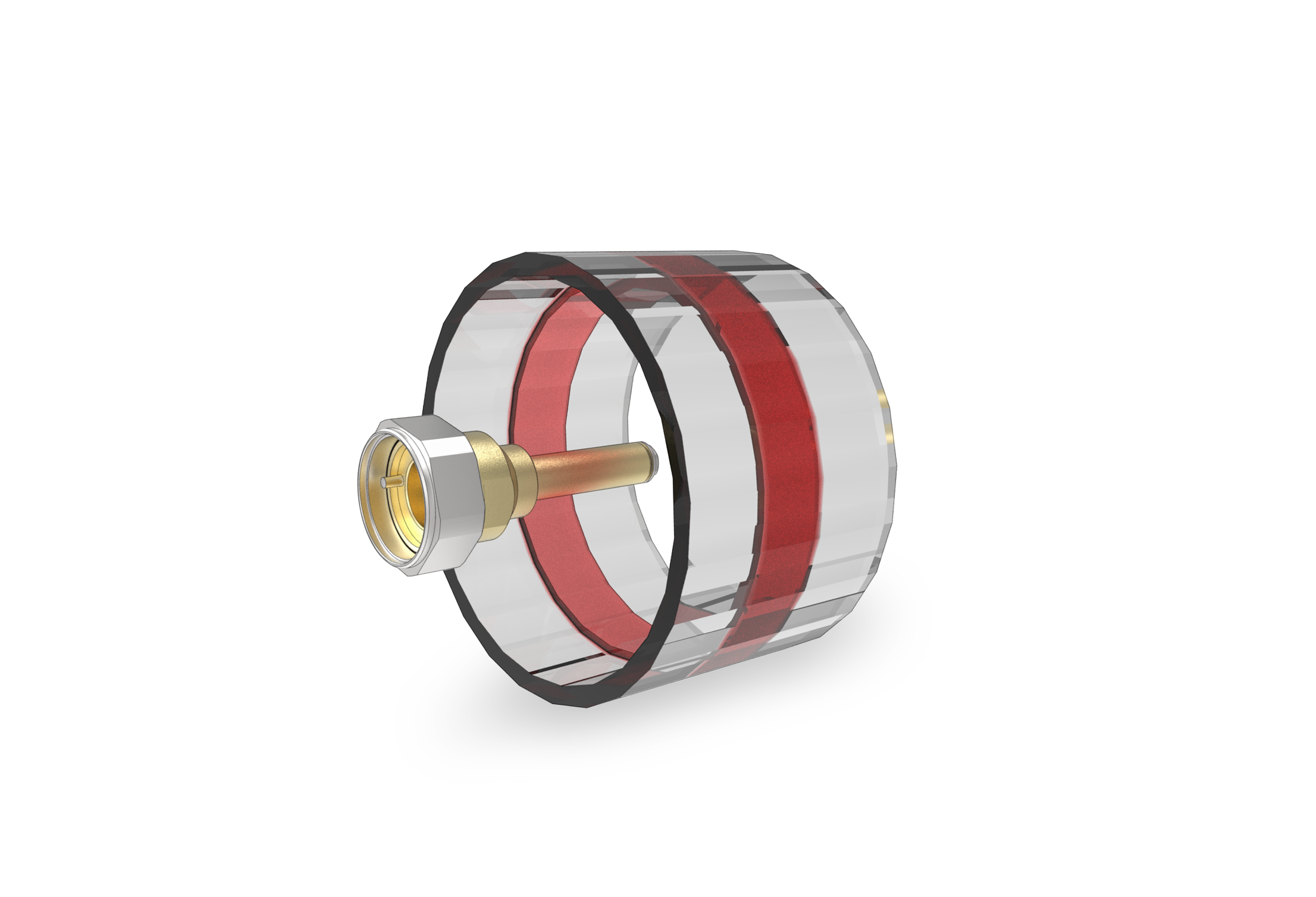

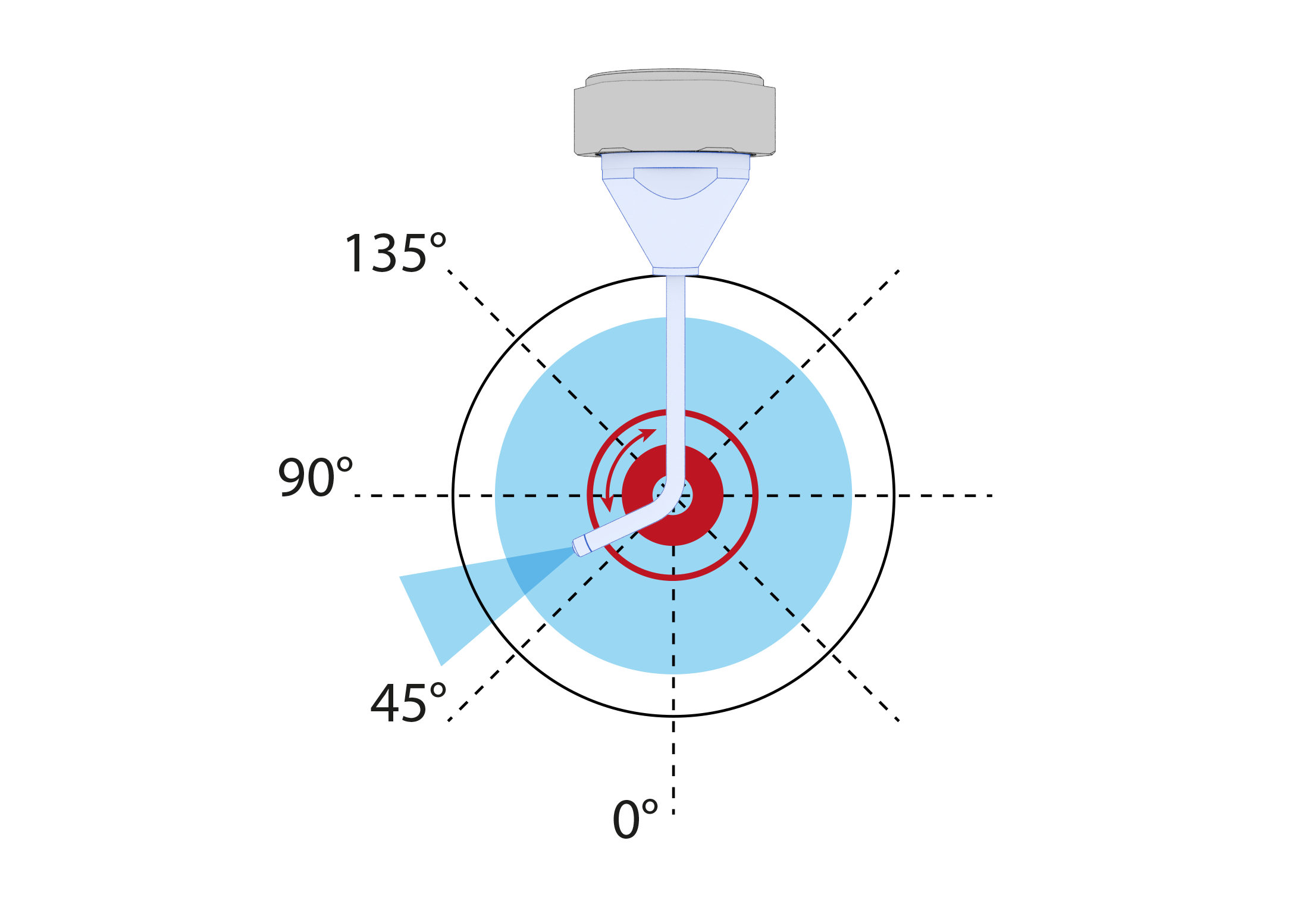

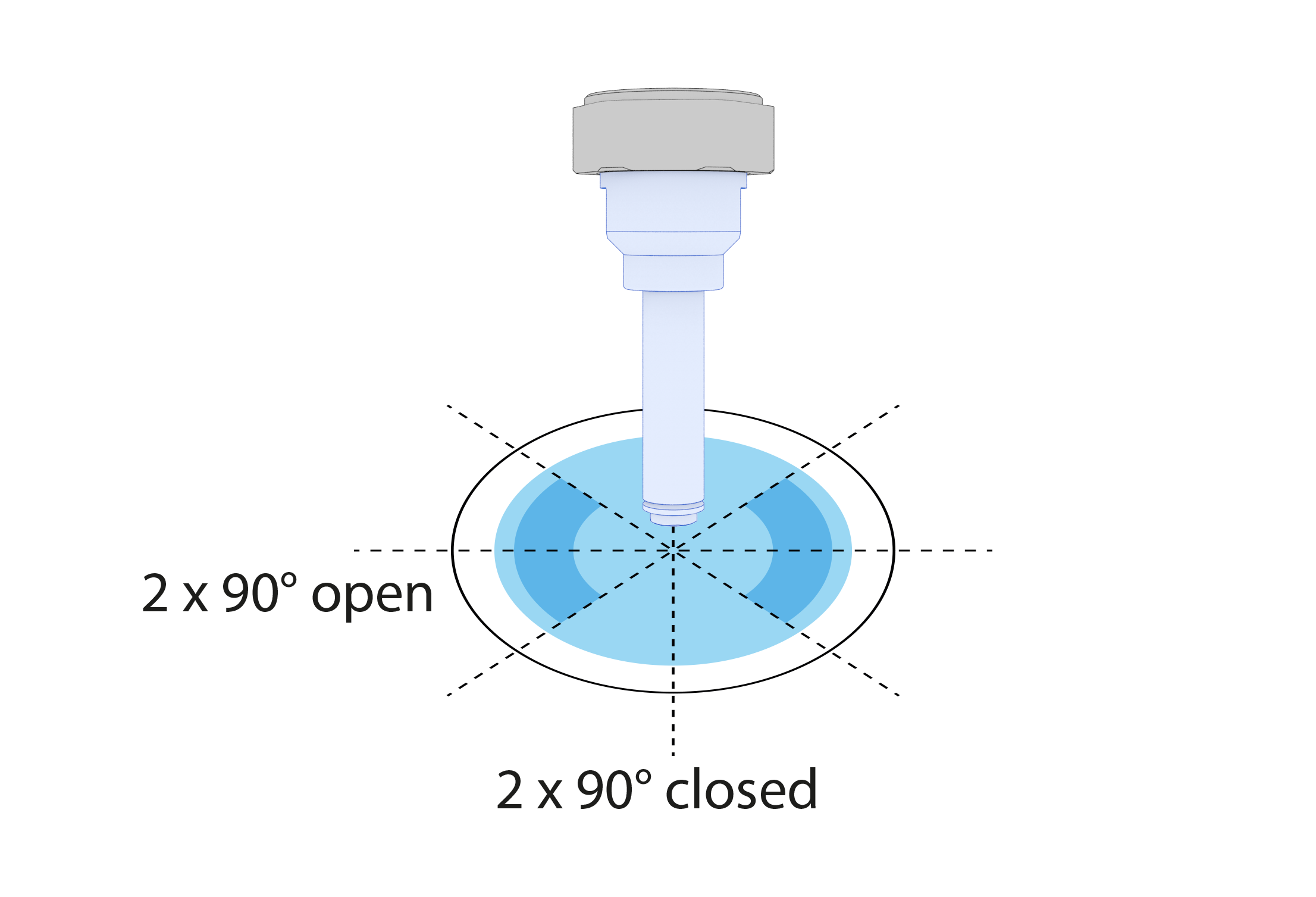

Um die vielseitigen Anforderungen in der Dosiertechnik zu erfüllen, sind die Düsenverlängerungen in verschiedenen Typen und verschiedenen Auftragsformen verfügbar. Je nach Typ und Auftragsform eignen sie sich für spezifische Anwendungen, wie die gezielte Beschichtung schwer zugänglicher Stellen, die radiale Innenbenetzung von Bohrungen oder Hohlkörpern, den segmentierten oder flächendeckenden Medienauftrag.

Düsenverlängerung, gerade

Gerade Düsenverlängerungen für frontal ausgerichtete Anwendungen sind verfügbar in folgenden Ausführungen:

- Rundstrahl / Rundstrahl mit Drall

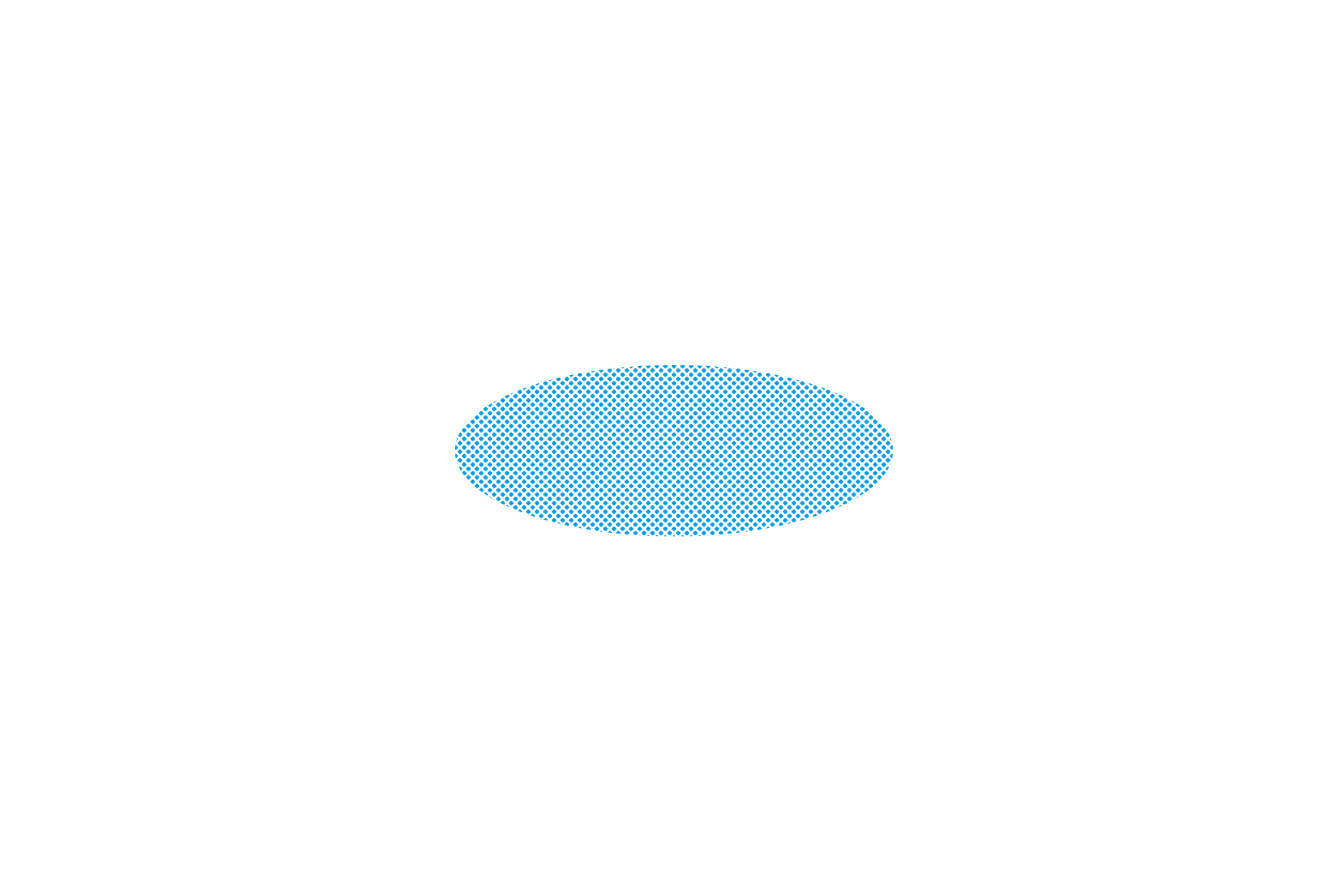

- Flachstrahl

Düsenverlängerung, gerade

Gerade Düsenverlängerungen für frontal ausgerichtete Anwendungen sind verfügbar in folgenden Ausführungen:

- Rundstrahl / Rundstrahl mit Drall
- Flachstrahl

Düsenverlängerung, gerade

Gerade Düsenverlängerungen für frontal ausgerichtete Anwendungen sind verfügbar in folgenden Ausführungen:

- Rundstrahl / Rundstrahl mit Drall
- Flachstrahl

Düsenverlängerung, gerade

Gerade Düsenverlängerungen für frontal ausgerichtete Anwendungen sind verfügbar in folgenden Ausführungen:

- Rundstrahl / Rundstrahl mit Drall
- Flachstrahl

Düsenverlängerung, gerade

Gerade Düsenverlängerungen für frontal ausgerichtete Anwendungen sind verfügbar in folgenden Ausführungen:

- Rundstrahl / Rundstrahl mit Drall
- Flachstrahl

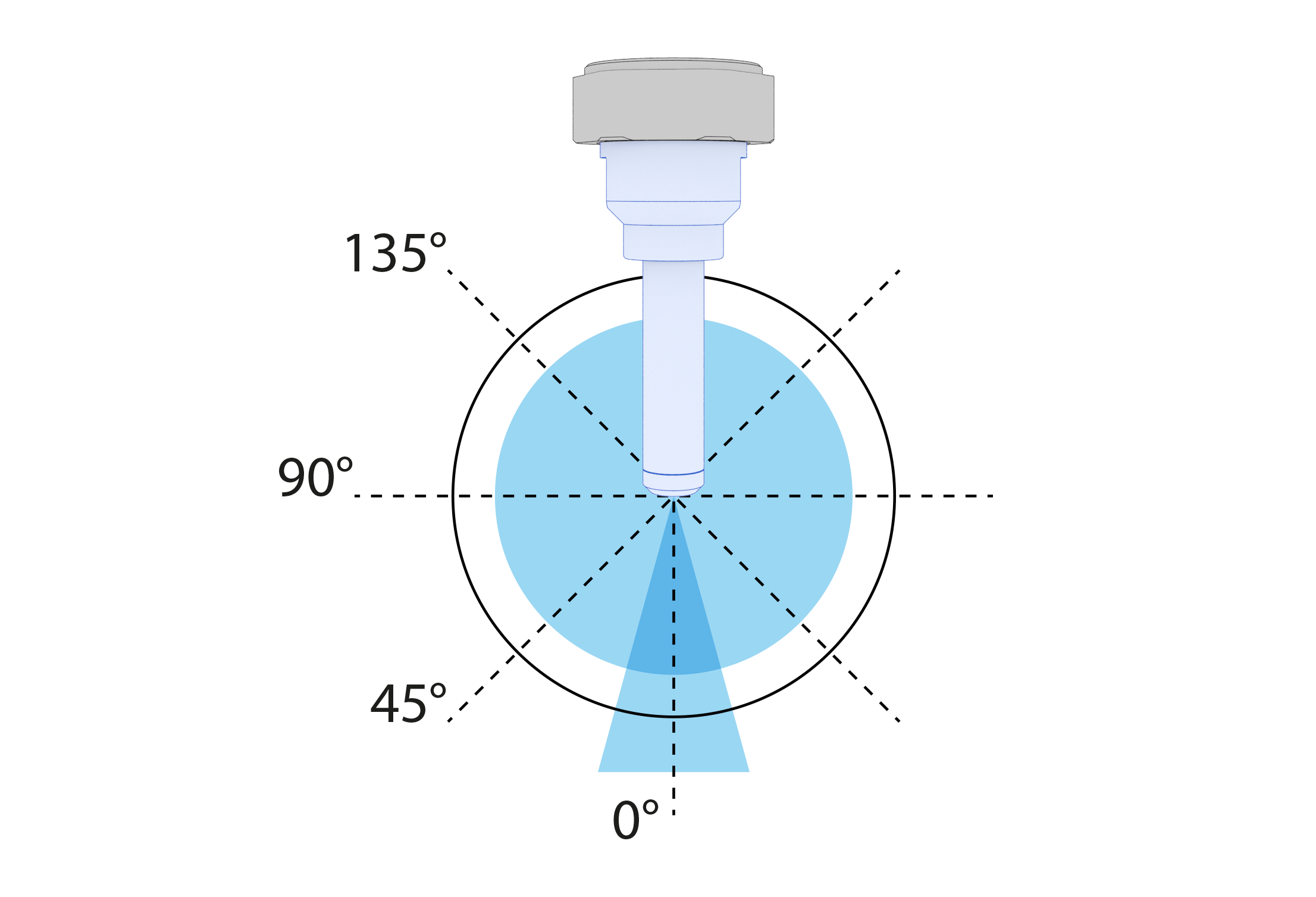

0°-Austrag

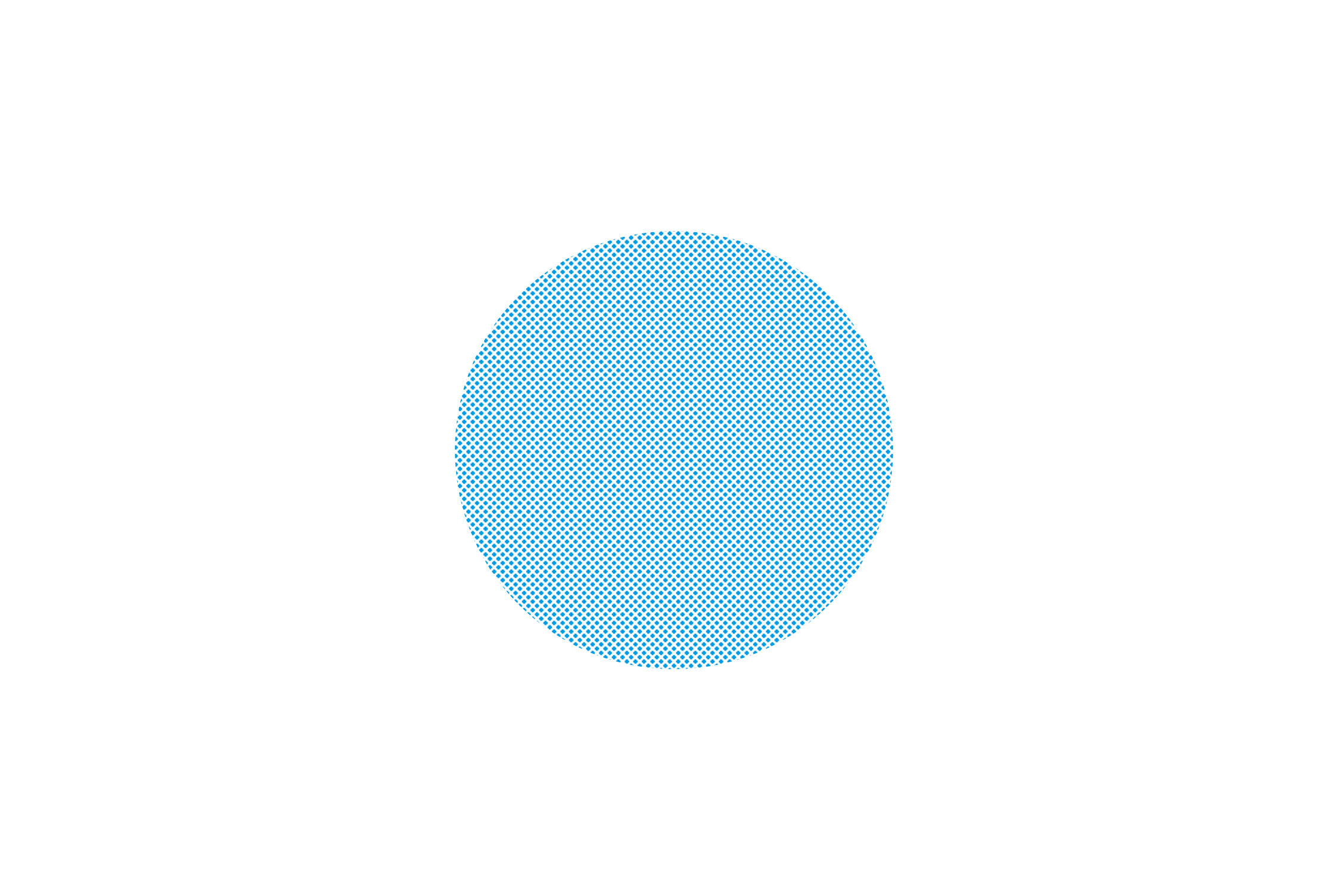

Rundstrahl

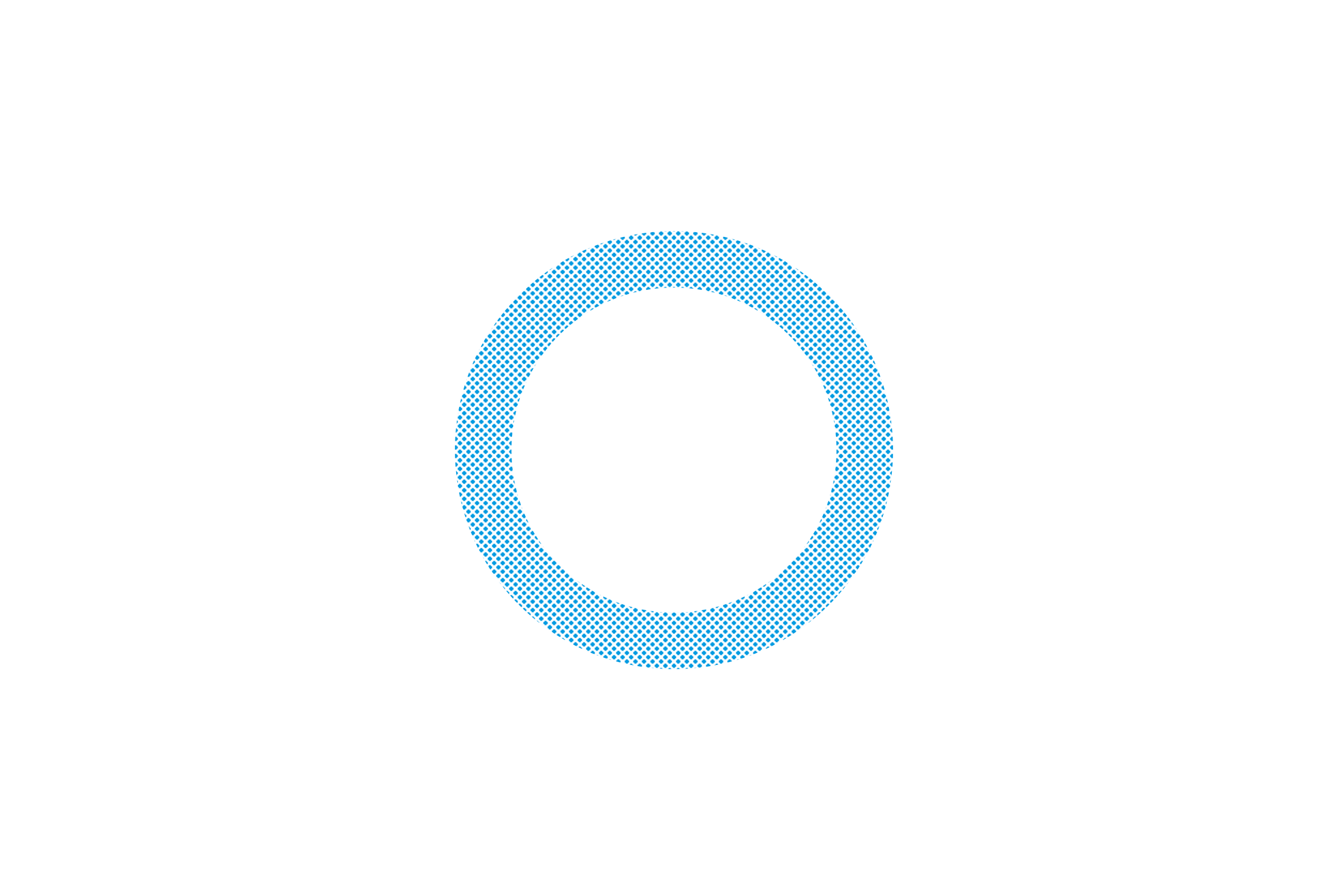

Rundstrahl mit Drall
