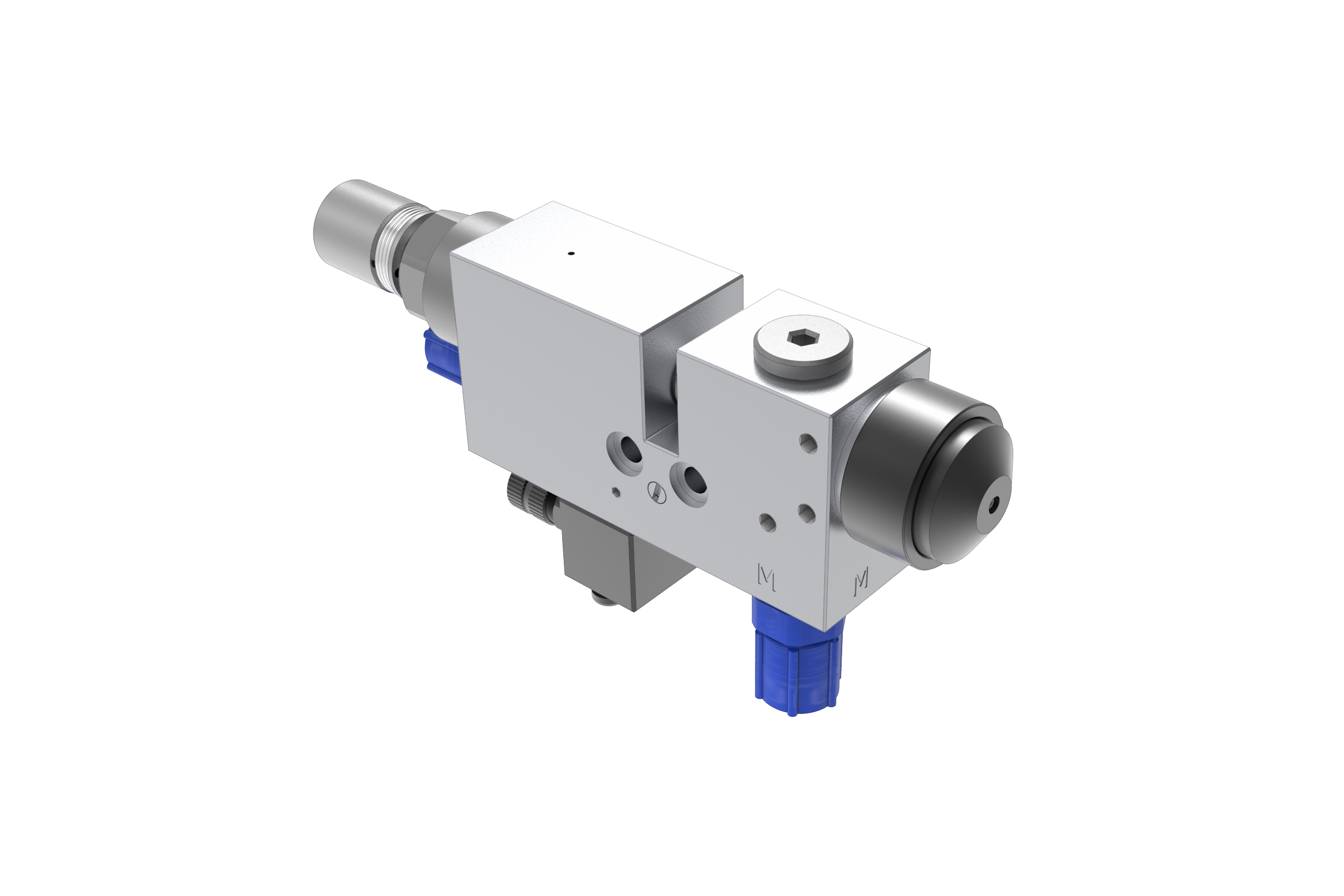

Sprühventil SMS-20

Ihre Applikation. Ihre Anwendung. Machen Sie das Beste daraus.

Ob Öle, Trennmittel, Farben, Fette, Klebstoffe oder andere niedrig- bis mittelviskose Medien; das robuste Multitalent der Baureihe 20 wurde speziell für das großflächige Benetzen in rauer Produktionsumgebung entwickelt und erlaubt es, Bauteile und Werkstücke rationell und gleichmäßig mit einem homogenen Film zu versehen.

Mit unterschiedlichen Luftkappenkombinationen zur Anpassung an das gewünschte Sprühbild sowie verschiedenen Düsen und Düsenverlängerungen kann das Sprühventil hierbei auch problemlos in schwer zugänglichen Bereichen zum Einsatz kommen. So begegnen Sie dem Trend immer kleiner und filigraner werdender Bauteile sowie komplex aufgebauter Werkstücke mit unterschiedlich erreichbaren Geometrien und Flächen wie Hinterschneidungen, winkligen Kanälen und Kavitäten mit dem passenden Rüstzeug.

Das SMS-20 eignet sich sowohl für den intermittierenden als auch für den kontinuierlichen Auftrag und wird über ein externes, pneumatisches 3/2-Wegeventil angesteuert.

Die Ventilnadel wird durch den Steuerluftdruck geöffnet und durch Federdruck geschlossen. Die Zerstäuberluft lässt sich in dieser Baureihe unabhängig vom Zustand der Steuerluft über einen gesondert zur Verfügung stehenden Zerstäuberlufteingang schalten. Dies gibt Ihnen die Möglichkeit, das Auftragsergebnis an höchste Qualitätsansprüche anzupassen.

• verschiedene Düsen und Luftkappenkombinationen erlauben die Anpassung an das gewünschte Sprühbild
• optionaler Sensor zur Abfrage des Ventilnadelhubs verfügbar
• für komplexe Sprühaufgaben sind eine Vielzahl angepasster Düsenverlängerungen verfügbar
• optional verfügbare Heizplatte zur Temperierung des Ventilkörpers
• Zerstäuberluft unabhängig von der Steuerluft steuerbar

• Prozessdruck: max. 50 [bar]
• Steuerluftdruck: max. 6 [bar]
• Zerstäuberluftdruck: 0,5 bis 5 [bar]
• Prozessanschluss (Medium): Schlauch-Verschraubung 6/4
• Prozessanschluss (Luft): Schlauch-Verschraubung 6/4
• Abmessungen (l x b x h): 125 (129) x 22 x 79,5 [mm]
• Gewicht: 0,5 [kg]
• Düse und Nadel: optional gehärtet (Kolsterisiert)
