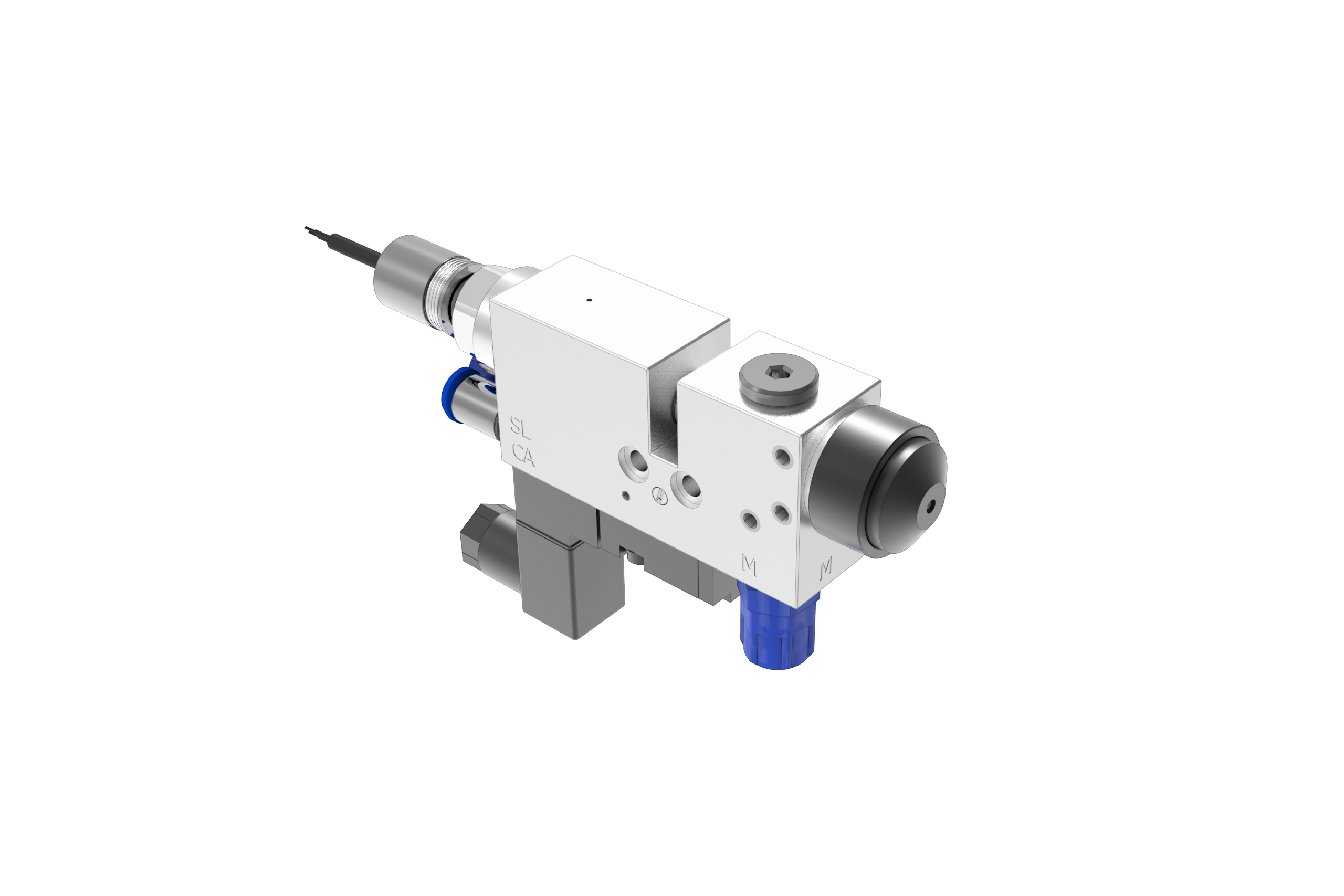

Sprühventil SMS-02

Das SMS-02 ist ein elektropneumatisch gesteuertes Sprühventil für den präzisen und reproduzierbaren Auftrag niedrig- bis mittelviskoser Medien. Es eignet sich für den intermittierenden oder kontinuierlichen Einsatz in einer Vielzahl industrieller Anwendungen, etwa für den punktgenauen oder flächigen Auftrag von Ölen, Fetten, Trennmitteln, Farben und weiteren sprühfähigen Medien. Auch Spezialformulierungen mit geeigneter Viskosität lassen sich bei entsprechender Parametrierung prozesssicher applizieren.

Steuerung des Sprühvorgangs: Die Nadelbewegung des SMS-02 wird über ein direkt angebautes, elektrisches 5/2-Wege-Magnetventil ausgelöst. Die extrem kurzen Steuerluftwege sorgen für schnelle, exakt reproduzierbare Öffnungs- und Schließbewegungen der Nadel. Der Materialfluss lässt sich über individuell wählbare Düsengrößen sowie die geregelte Zuführung der Zerstäubungsluft optimal an die jeweilige Anwendung anpassen. Die Nachluftdauer wird über einen im Ventil integrierten Umsteuerkolben geregelt; ein wirksames Mittel zur Vermeidung von Tropfenbildung, Overspray oder unerwünschten Randzonen im Sprühbild.

Anpassbare Sprühgeometrien mit Rund- oder Flachstrahl: Je nach eingesetzter Luftkappe kann das SMS-02 sowohl einen Rund- als auch einen Flachstrahl erzeugen. Damit lassen sich unterschiedliche Flächen, Kanten oder Geometrien gezielt und gleichmäßig benetzen – bei minimiertem Medienverbrauch und gleichbleibender Schichtqualität.

Robuste Technik für industrielle Anforderungen: Das SMS-02 ist für den Dauereinsatz unter Produktionsbedingungen konzipiert. Das Ventilgehäuse ist kompakt und stabil ausgeführt, medienführende Komponenten bestehen aus widerstandsfähigen Materialien und sind optional in gehärteter Ausführung erhältlich. Die wartungsfreundliche Konstruktion ermöglicht eine schnelle Reinigung und den unkomplizierten Austausch von Verschleißteilen. Die Zufuhr von Steuerluft, Zerstäuberluft und Medium erfolgt über drei klar voneinander getrennte Schlauchanschlüsse. In Kombination mit der kompakten Bauform des Ventils ermöglicht dies eine platzsparende und übersichtliche Integration, auch in Mehrfachanordnungen auf Traversen, Achssystemen oder Trägerplatten.

• erfordert kein zusätzliches pneumatisches Ventil zur Steuerung der Zerstäuberluft
• verschiedene Düsen und Luftkappenkombinationen erlauben die Anpassung an das gewünschte Sprühbild
• optionaler Sensor zur Abfrage des Ventilnadelhubs verfügbar
• für komplexe Sprühaufgaben sind eine Vielzahl angepasster Düsenverlängerungen verfügbar
• optional verfügbare Heizplatte zur Temperierung des Ventilkörpers

• Prozessdruck: max. 35 [bar]
• Steuerluftdruck: min. 5 bis 6 [bar]
• Zerstäuberluftdruck: 0,5 bis 6 [bar]
• Prozessanschluss (Medium): Schlauch-Verschraubung 6/4
• Prozessanschluss (Luft): Schlauch-Verschraubung 6/4
• Abmessungen (l x b x h): 132 x 81 x 22 [mm] (inkl. Magnetventil)
• Gewicht: 0,525 [kg]
• Düse und Nadel: optional gehärtet (Kolsterisiert)
