Dosier- und Auftragssystem für Klebstoff
Beim industriellen Klebstoffauftrag müssen Dosiermenge, Auftragsposition und Auftragsgeometrie auf das Bauteil und die Fügeverbindung abgestimmt sein. WALTHER Systemtechnik kombiniert hierfür Komponenten zur Medienversorgung, Fluidführung und Dosierung zu anwendungsspezifischen Auftragssystemen.

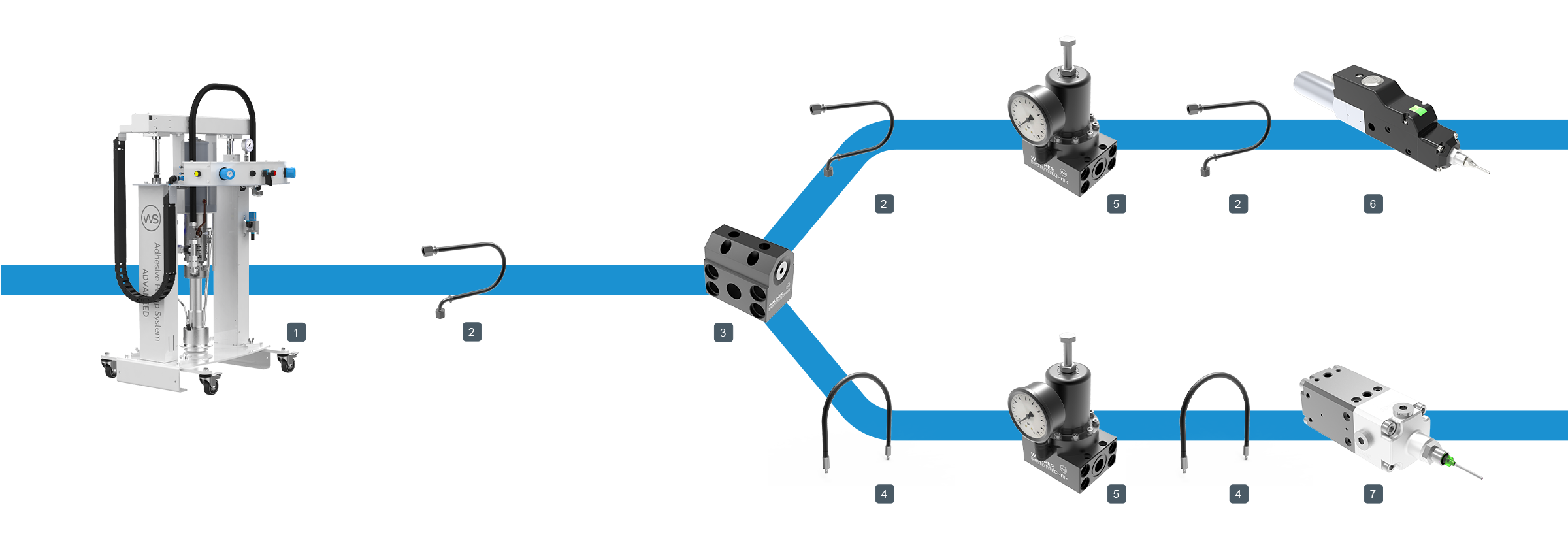

Aufbau eines industriellen Klebstoffdosiersystems
- 1. Pumpensystem Heavy WPSH ADVANCED
- 2. Hochdruckschlauch HDS
- 3. Verteilermodul WVM
- 4. Heizschlauch WMHS
- 5. Materialdruckregler WMDR
- 6. Exzenterschnecken-Dosierventil RSD
- 7. Membran-Auslassventil WMAV
Funktionsweise des Klebstoffdosiersystems
Gebindeentleerung und Medienförderung
Das Pumpensystem Heavy WPSH ADVANCED übernimmt die Entnahme und Förderung des Klebstoffs aus dem Gebinde. Es ist für hochviskose Medien ausgelegt und stellt den für die nachgeschaltete Fluidstrecke erforderlichen Förderdruck bereit.
Über einen Hochdruckschlauch HDS gelangt der Klebstoff zum Verteilermodul WVM, das ihn auf die beiden Dosierstränge verteilt.
Fluidführung, Druckregelung und Temperierung
In beiden Dosiersträngen wird der Klebstoff zu den jeweiligen Dosierventilen weitergeleitet. Ein Materialdruckregler WMDR ermöglicht dabei die separate Einstellung des Mediendrucks für jede Dosierstelle.
Im oberen Strang erfolgt die Medienweiterleitung über Hochdruckschläuche HDS. Der untere Strang ist mit Heizschläuchen WMHS ausgestattet. Diese ermöglichen bei geeigneten Klebstoffen eine beheizte Medienführung, beispielsweise zur Aufrechterhaltung einer vorgegebenen Verarbeitungstemperatur. Für eine geregelte Temperierung ist eine entsprechende Temperaturregelung erforderlich.
Dosierung und Auftrag
Die beiden Dosierstellen sind mit unterschiedlichen Ventiltechnologien ausgestattet.
Dosierstelle 1: Das Exzenterschnecken-Dosierventil RotoStream Dose! arbeitet nach dem volumetrischen Verdrängerprinzip. Das konstruktiv definierte Fördervolumen pro Rotorumdrehung bildet die Grundlage der Mengenbildung.
Dosierstelle 2: Beim Membran-Auslassventil WMAV wird der Materialaustrag durch Öffnen und Schließen des Ventils gesteuert. Die abgegebene Klebstoffmenge hängt vom anliegenden Mediendruck, den Strömungswiderständen und der Ventilöffnungszeit ab.
Eingesetzte Systemkomponenten

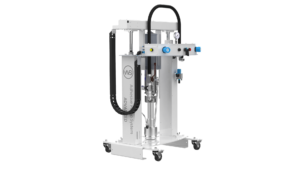

Pumpensystem Heavy WPSH ADVANCED
Entdecken Sie das leistungsstarke Pumpensystem Heavy WPSH ADVANCED für effizientes Fördern hochviskoser Medien. Kompakt,...
Hochdruckschlauch WMS-HDS
Der Hochdruckschlauch WMS-HDS ist ein starrer PTFE-Materialschlauch mit Edelstahlumflechtung – anschlussfertig, temperat...
Verteilermodul WVM
Das WVM ermöglicht flexibles Verteilen von Medien auf bis zu sechs Prozessausgänge. Teil der Walther-Modul-Reihe, einfac...

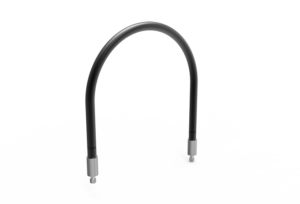

Heizschlauch WMHS
Optimieren Sie die Weiterleitung viskoser Medien mit unseren Heizschläuchen. Gewährleisten Sie die Temperaturerhaltung f...
Materialdruckregler WMDR
Der Walther Materialdruckregler WMDR ermöglicht präzise manuelle Druckregelung in Förderanlagen. Innovativ kombiniert er...

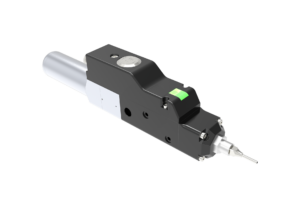

Exzenterschnecken-Dosierventil RotoStream Dose!
Volumetrisches Dosierventil nach dem Exzenterschnecken-Prinzip mit hochbeständiger Werkstoffauslegung für anspruchsvolle...

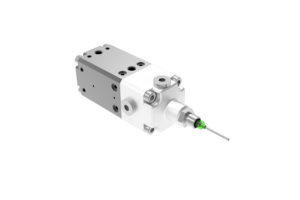

Membran-Auslassventil WMAV
Das Membranauslassventil WMAV ermöglicht die präzise Druck-Zeit-Dosierung reaktiver, hochviskoser Medien. Mit verschleiß...
Weiterführende Informationen zur Klebstoffdosierung
Anwendung: Kleben und Klebstoffauftrag
Punkt-, Raupen- und Flächenauftrag: Anforderungen an Auftragsgeometrie, Dosiertechnik und die Automatisierung industrieller Klebeprozesse.
Medium: Klebstoffe und ihre Eigenschaften
Viskosität, Fließverhalten und Reaktivität: Wie Klebstoffeigenschaften die Förderung, Dosierung und Auswahl geeigneter Systemkomponenten beeinflussen.
Klebstoffdosiersystem individuell auslegen
Sie benötigen ein Dosier- und Auftragssystem für Ihren Klebeprozess? WALTHER Systemtechnik unterstützt Sie bei der Auswahl und Auslegung geeigneter Systemkomponenten.
Grundlage sind Angaben zum eingesetzten Klebstoff, zur Gebindegröße, zur erforderlichen Dosiermenge, zum Auftragsbild und zur Taktzeit. Bei Bedarf werden Originalmedium und Bauteil unter anwendungsnahen Bedingungen untersucht, um geeignete Komponenten und Prozessparameter zu ermitteln.
