Fluid- und Dosierkomponenten für ganzheitliches Fluid-Handling von A bis Z

Von der Zuführung bis zum perfekt gesteuerten und geregelten Austrag viskoser Medien: Mit der engen Verzahnung unserer Produktkategorien bieten wir Ihnen ein umfangreiches Sortiment der Dosiertechnik, das die gesamte Prozesskette des Dosierens umfasst.

Unsere standardisierten und praxisbewährten Fluid- und Dosierkomponenten bieten ein Maximum an Flexibilität und Wirtschaftlichkeit. Alle Komponenten lassen sich individuell und gemäß spezifischer Anforderungen konfigurieren. Dank robuster Materialien, die den Verschleiß und den Wartungsaufwand reduzieren, arbeiten sie auf den Einsatzfeldern verschiedenster Branchen auch unter schwierigen Umfeldbedingungen zuverlässig und präzise. Dabei können sie sowohl für den Aufbau neuer als auch zur Erweiterung bestehender Fluid- und Dosiersysteme verwendet werden.

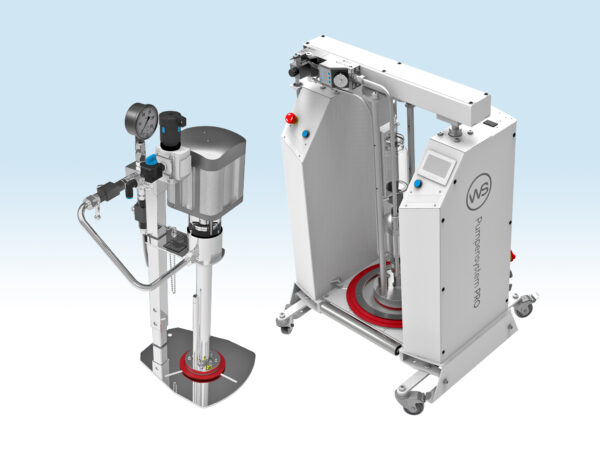

Fördern & Bereitstellen

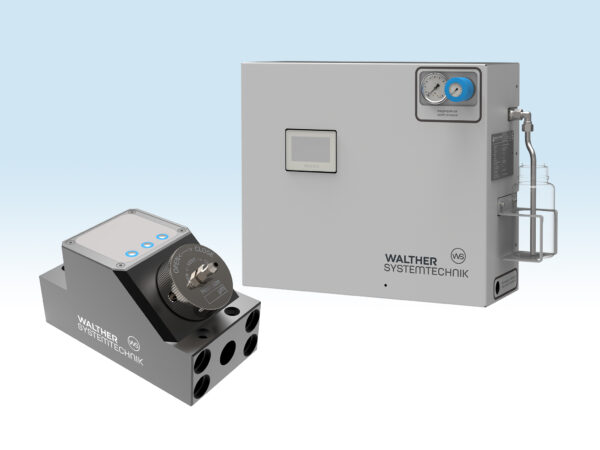

Weiterleiten & Aufbereiten

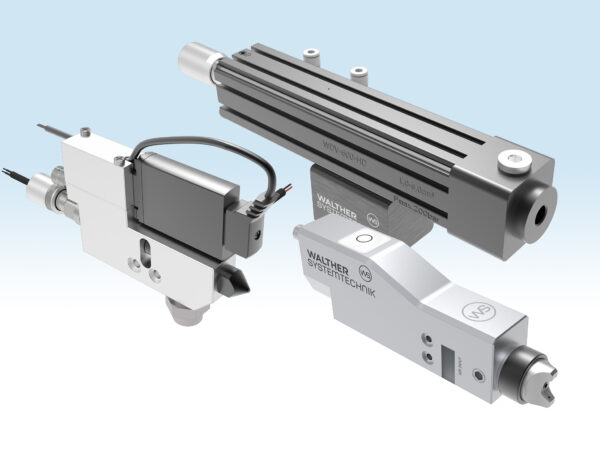

Verarbeiten & Auftragen

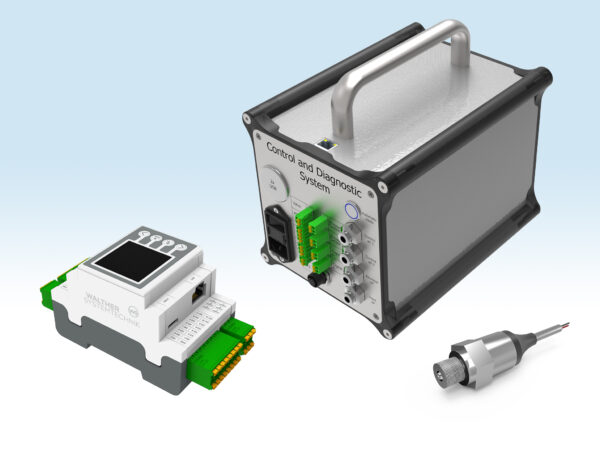

Messen, Steuern & Regeln
