Auftragsmengen steuern, überwachen & regeln leicht gemacht.

Für das exakte und reproduzierbare Auftragen definierter Mengen ist moderne Fluidmesstechnik unverzichtbar. Durchfluss- und Volumenmesssysteme liefern nicht nur Messwerte und Prozessdaten, sondern fungieren als zentrale Bausteine für die Steuerung von Dosier- und Applikationssystemen. Eine leistungsfähige Auswerteelektronik und die gezielte Integration in übergeordnete Steuerungssysteme (SPS) sind entscheidend für die genaue Überwachung, Steuerung und Regelung des Mediumflusses.

Die Integration eines Volumenmesssystems erfordert je nach Anlagenspezifikation und Infrastruktur einen entsprechenden Aufwand:

  • Planung der Systemintegration unter Berücksichtigung der bestehenden Steuerungsarchitektur
  • Erweiterung der Hardwareinfrastruktur, z. B. durch Schnittstellenmodule oder Signalwandler
  • Anpassung der Software hinsichtlich Steuerungslogik und Regelstrategien
  • Kalibrierung und Validierung des Messsystems zur Sicherstellung der Messgenauigkeit
  • Weiterer Entwicklungs- und Testaufwand bei proprietären oder nicht standardisierten Systemen


WVC PROFESSIONAL setzt Maßstäbe.

Die Professional-Version des WVC Walther Valve Controllers ermöglicht die einfache Integration von Fluidmesstechnik in Dosierprozesse. Durch die direkte Anschlussmöglichkeit von Volumen- und Durchflussmesssystemen reduziert der WVC den Bedarf an zusätzlicher Steuerungstechnik und minimiert den Integrationsaufwand. Die kontinuierliche Erfassung und Bereitstellung von Messwerten ermöglicht eine präzise Steuerung des Materialflusses und trägt zur Sicherstellung volumengenauer Auftragsprozesse bei.

Klicken Sie auf die Icons: Das ist neu!

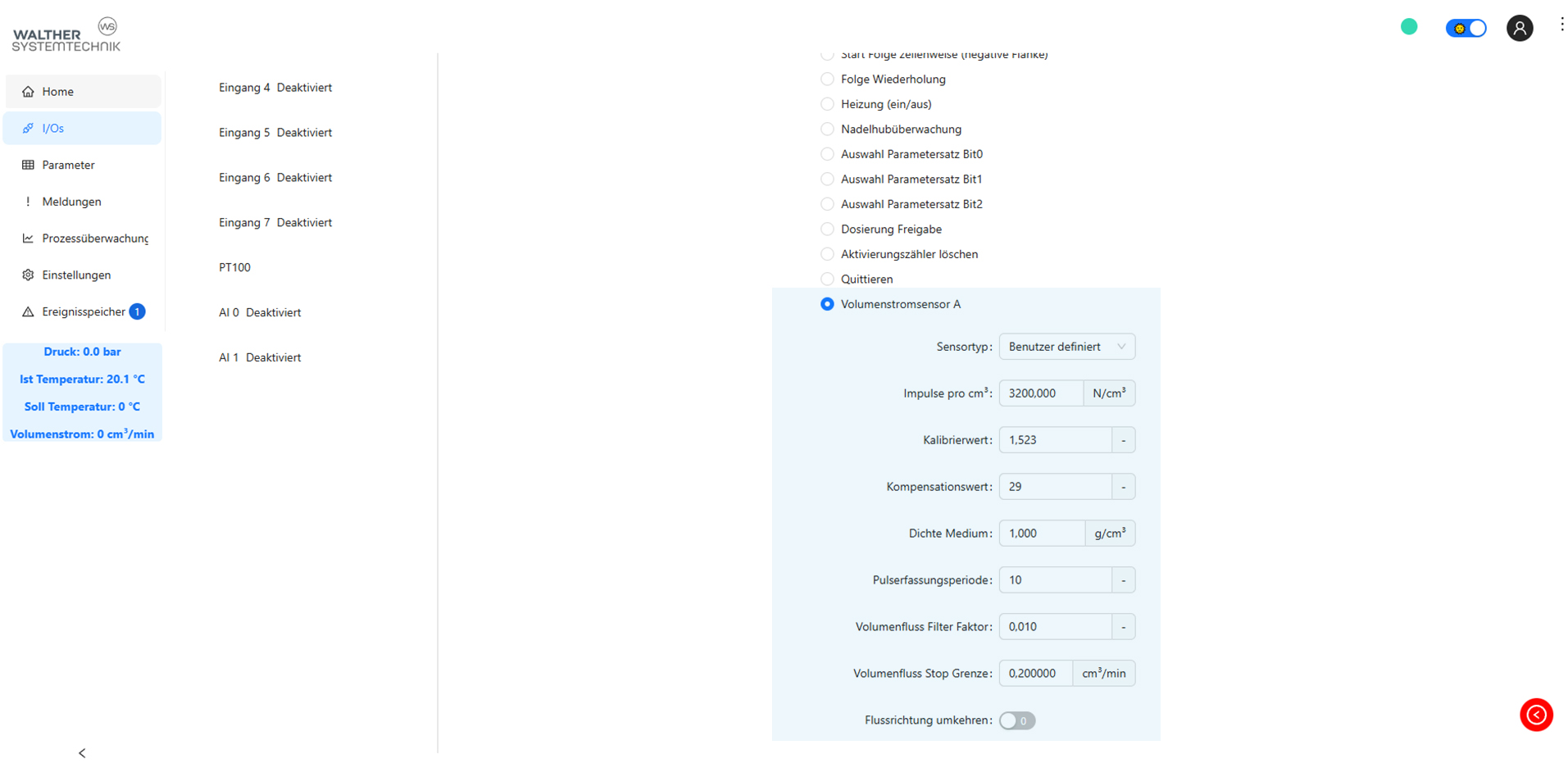

Direkte Anbindung eines Volumenstromzählers.

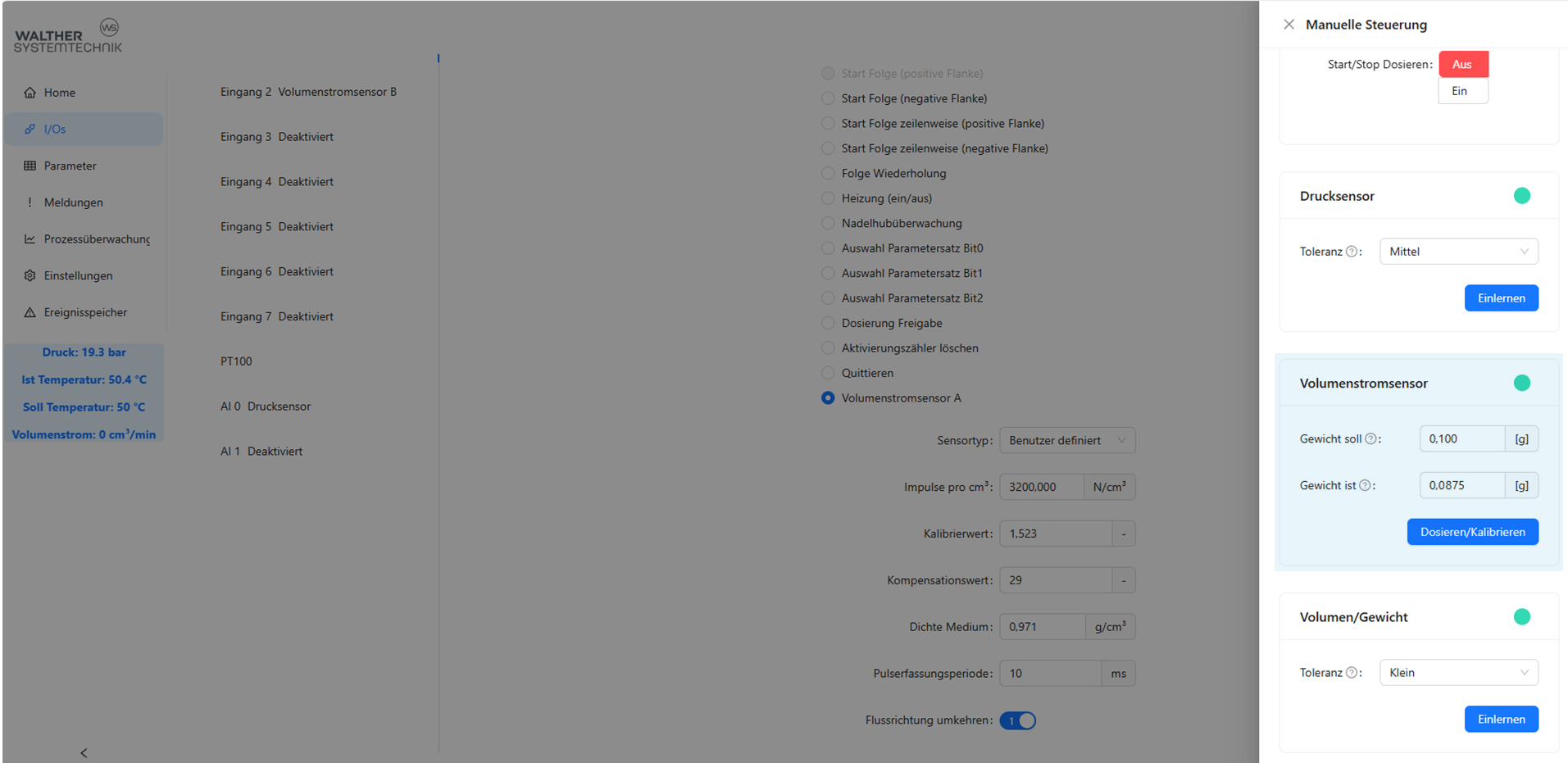

Kalibrierung des Volumenstromzählers mittels Teach-Vorgang.

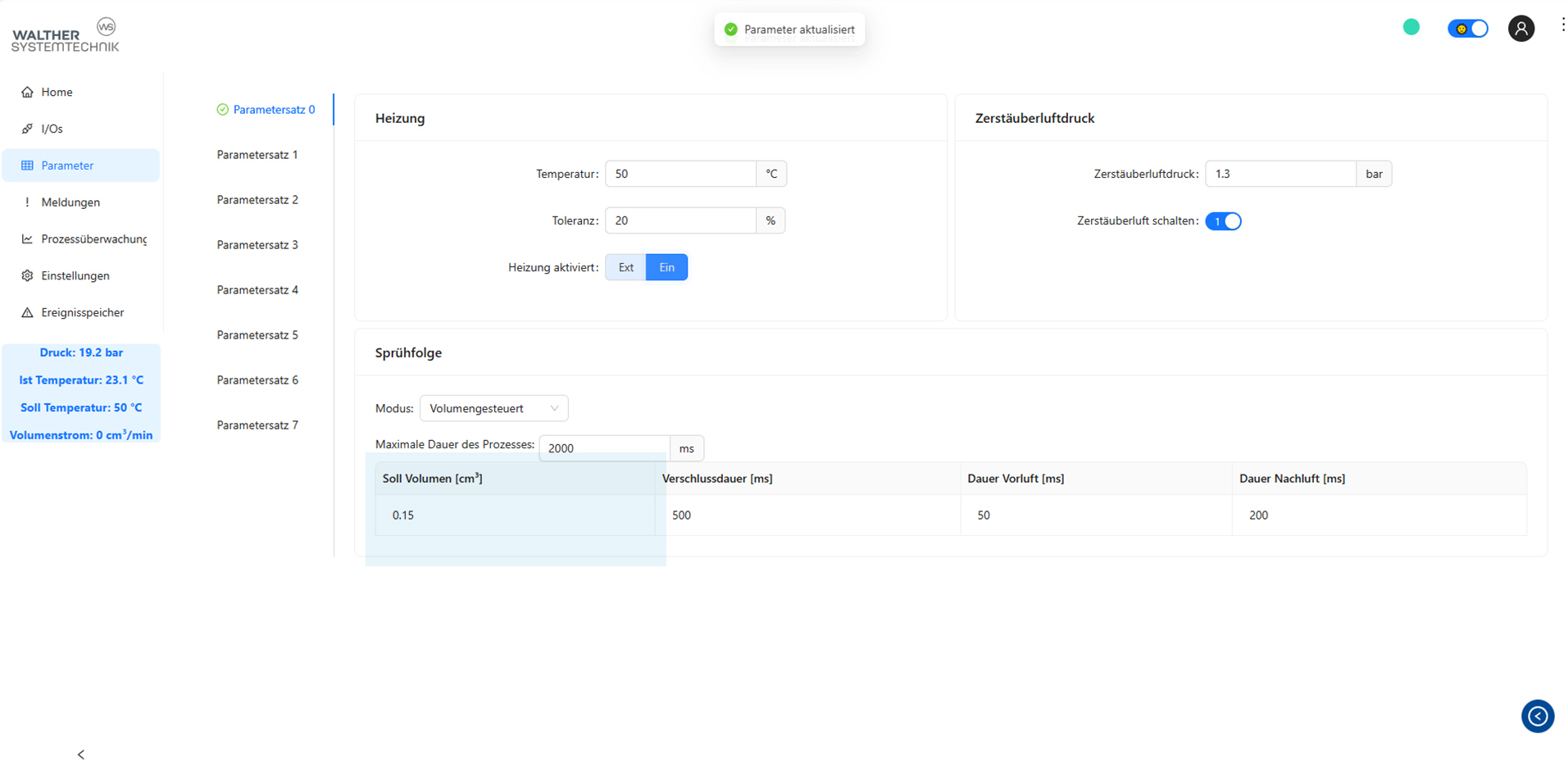

Einfache Definition des erforderlichen Medienvolumens per Controller.

Steuerung der Ventilöffnungsdauer, basierend auf definierten Volumenwerten.

Echtzeitüberwachung des ausgetragenen Volumens mit IO / NIO-Meldung.

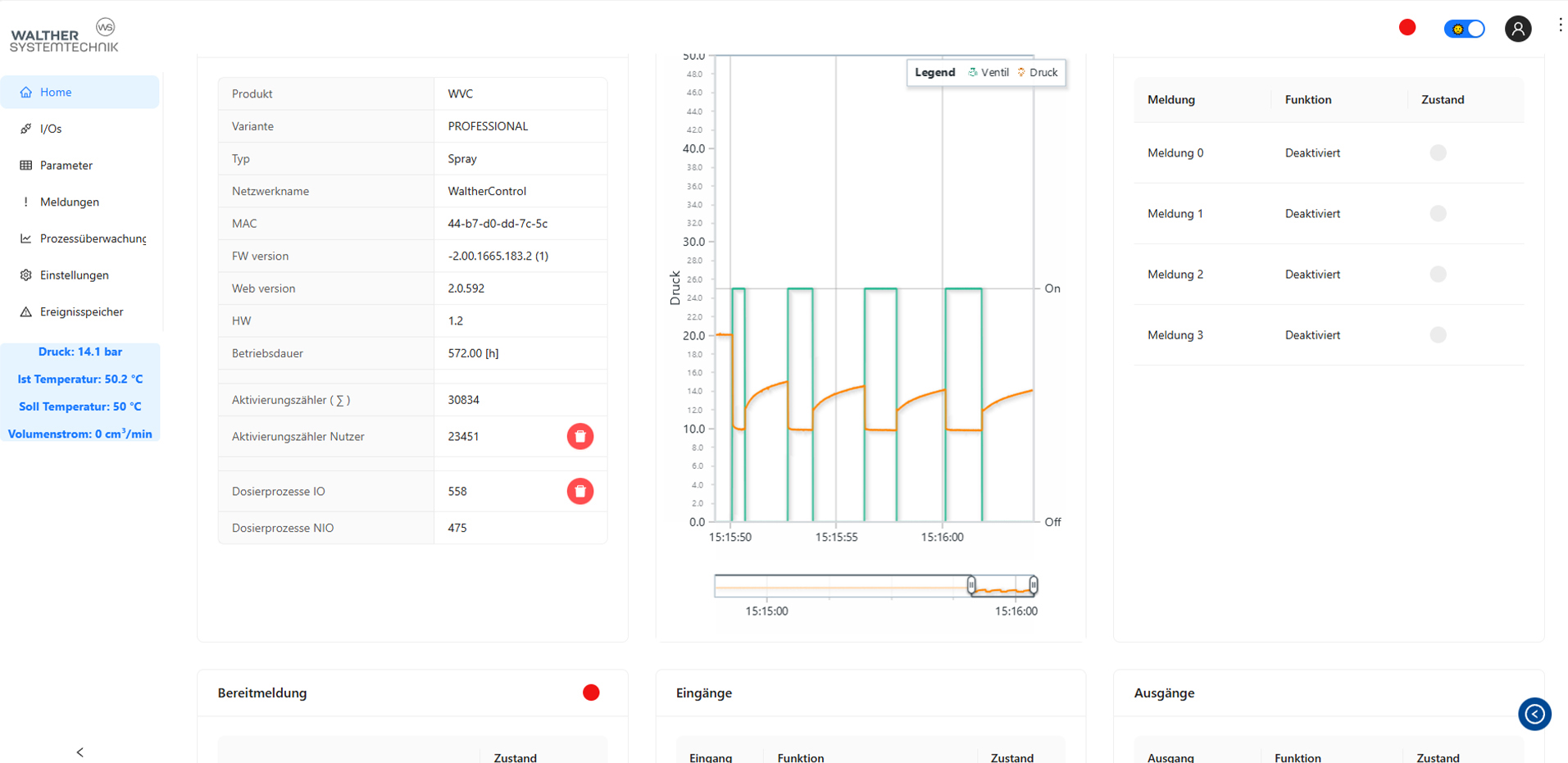

Steuerung, Visualisierung und Auswertung via controller-eigenem Web-Dashboard.

Die Professional-Version des WVC Walther Valve Controllers bietet eine umfassende Prozesskontrolle und übernimmt drei zentrale Funktionen im Dosierprozess.

placeholder-qdr

Steuerung

  • Ventilansteuerung durch zeitgenaue Vorgabe der Ventilöffnungsdauer
  • Anpassung der Dosiermenge über vordefinierte Steuerparameter
  • Möglichkeit der Einbindung in übergeordnete Steuerungssysteme (SPS) über digitale oder analoge Schnittstellen
placeholder-qdr

Überwachung

  • Erfassung und kontinuierliche Bereitstellung von Messwerten zur Volumenstromüberwachung
  • Echtzeitkontrolle der ausgetragenen Materialmenge anhand von Volumenmessungen
  • Bereitstellung von Prozessdaten für Qualitätssicherung und Dokumentation
placeholder-qdr

Regelung

  • Dynamische Anpassung der Ventilöffnungszeit basierend auf einer vorgegebenen Volumenzielmenge
  • Kompensation von Prozessschwankungen durch geschlossenen Regelkreis
  • Echtzeitregelung für präzise, wiederholgenaue Auftragsprozesse

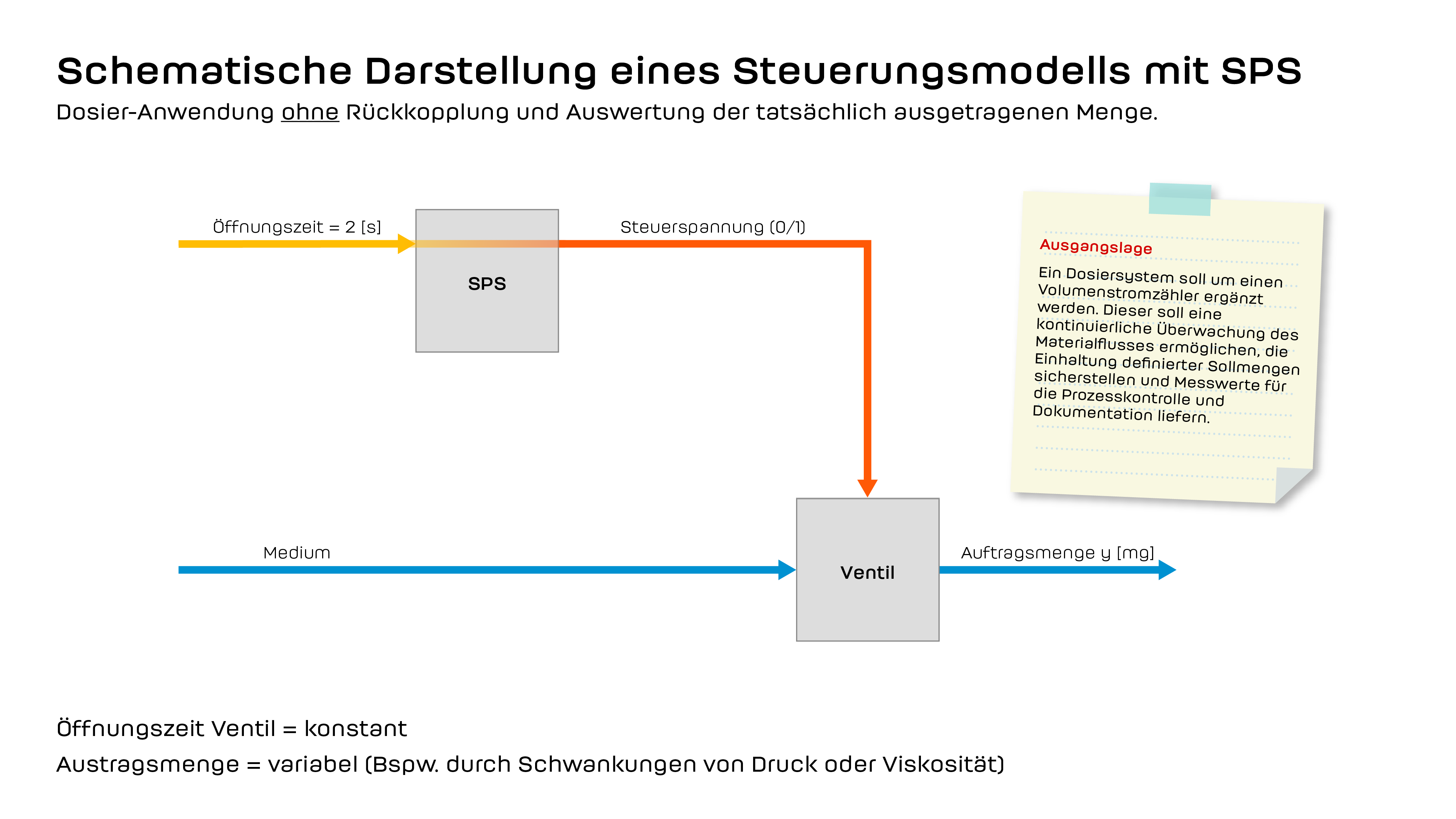

WVC Steuerschema_1

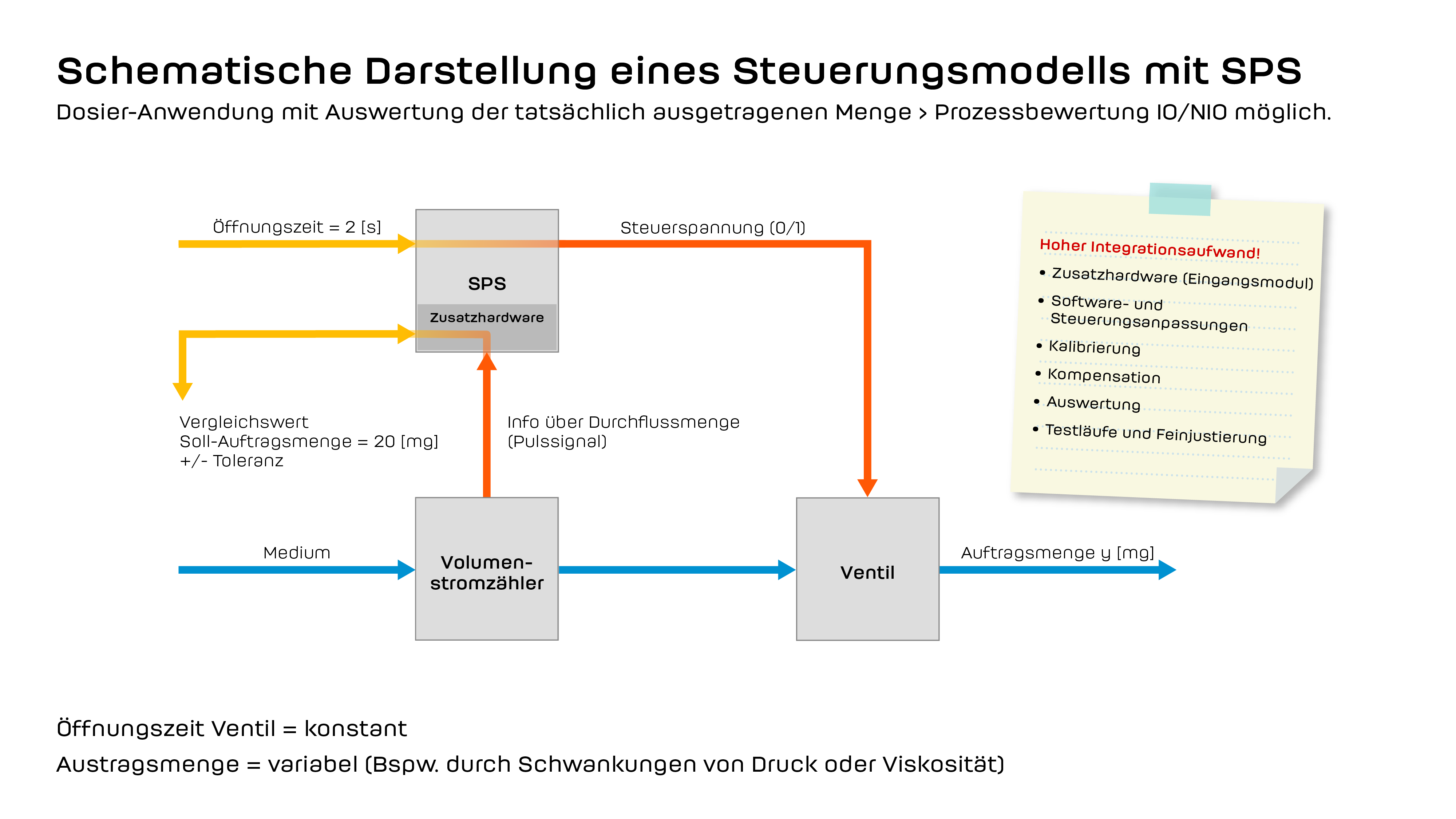

WVC Steuerschema_2

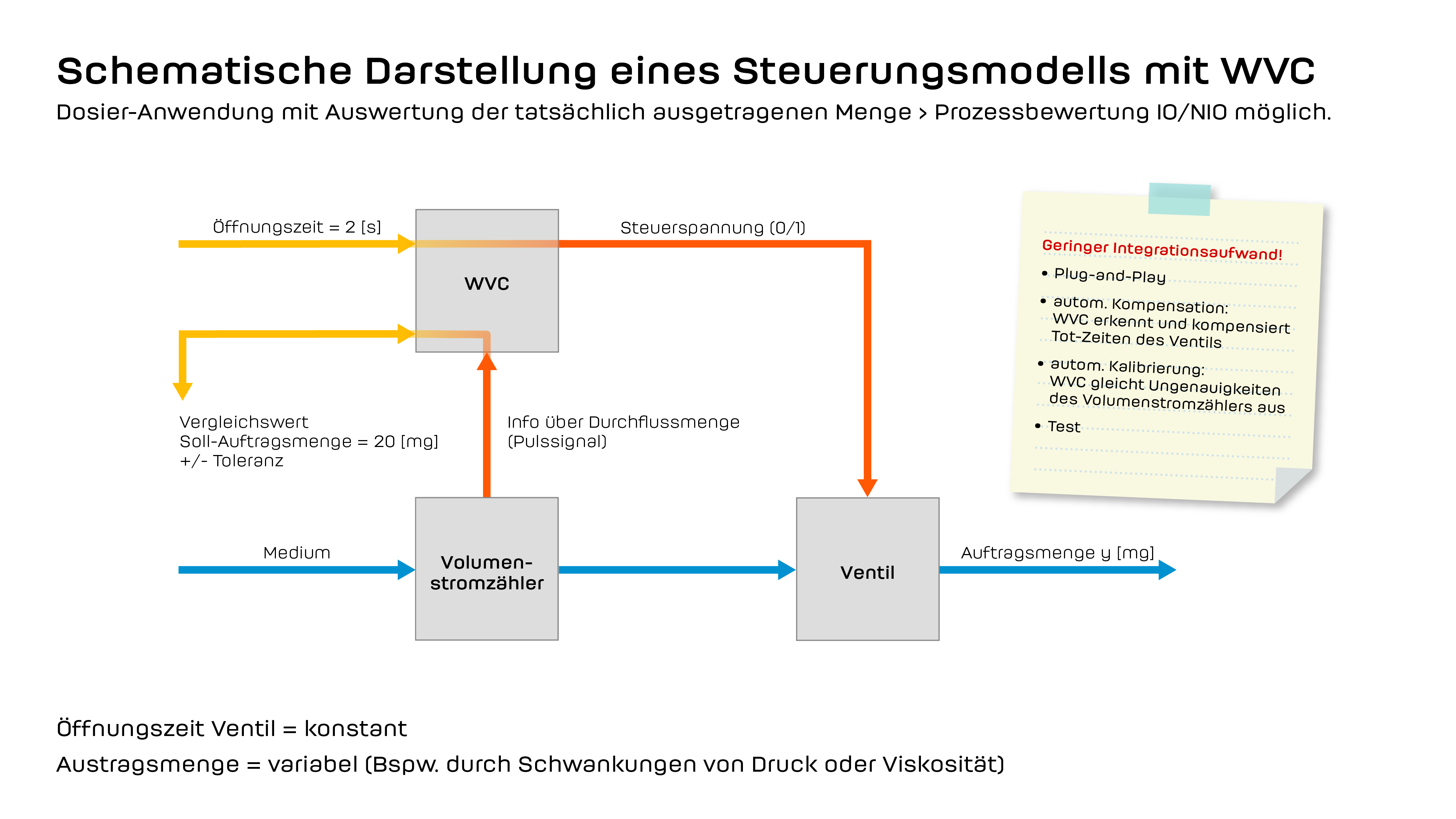

WVC Steuerschema_3

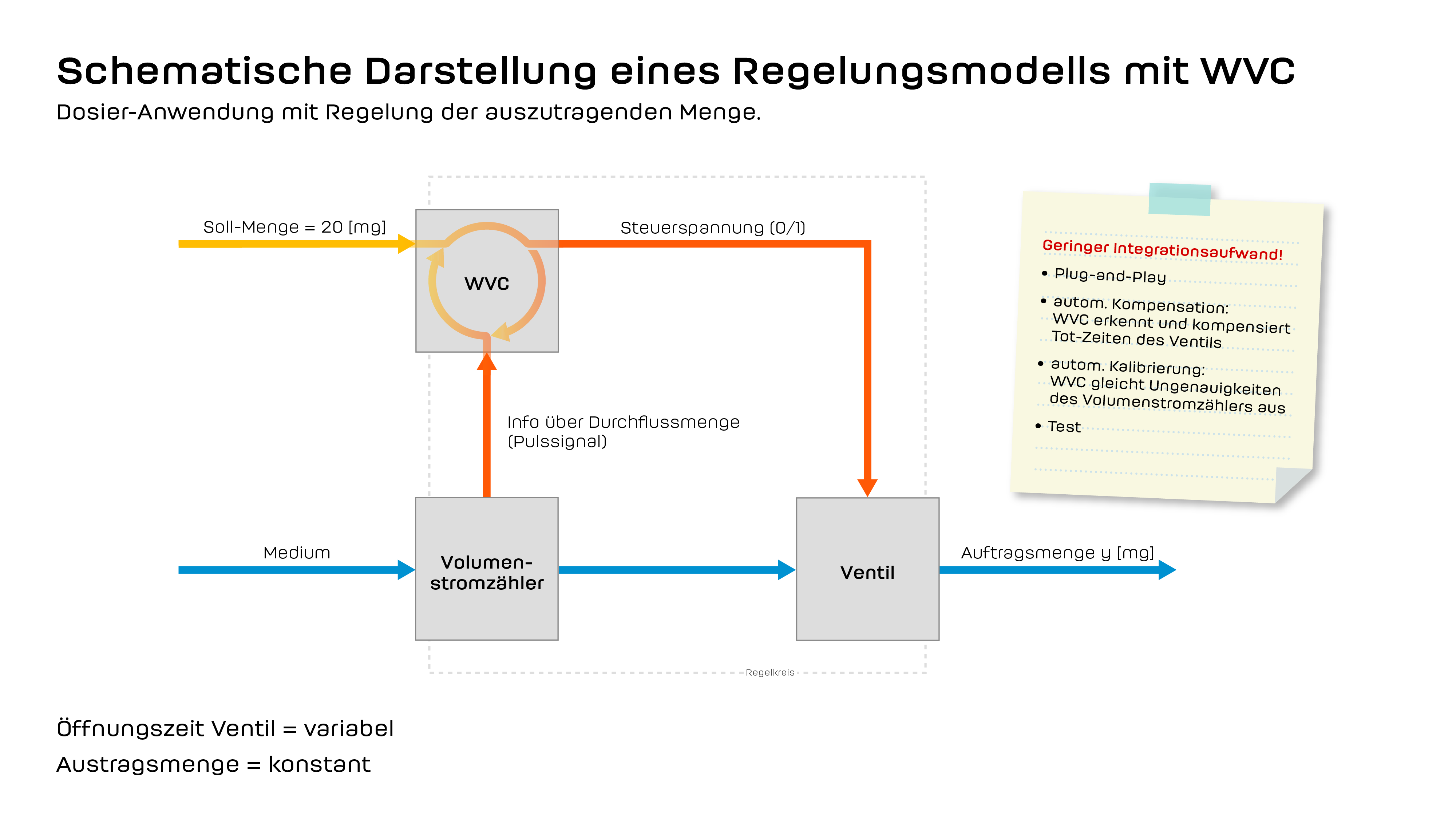

WVC Steuerschema_4

Exakte Auftragsmengen und Prozesssicherheit mittels Plug-n-Play-Prinzip.

Volumenstromzähler anschließen, Teach-Button drücken, Mediummenge definieren. Einfacher geht es nicht! Für die Parametrierung sind weder Expertenwissen noch Programmiererfahrung erforderlich.

Präzision: Optimieren Sie Ihre Dosierung mit exakter Volumenüberwachung.
Effizienz: Reduzieren Sie den Aufwand für Integration und Einrichtung.
Prozesssicherheit: Kontrollieren Sie jeden Schritt – in Echtzeit.

Profitieren Sie von vielen weiteren Features, basierend auf den Versionen WVC BASIC & WVC ADVANCED.

Der WALTHER Valve Controller hat sich bereits mit den Versionen BASIC und ADVANCED als anwenderfreundliches und multifunktionales Steuergerät bewährt (zur Produktbeschreibung). Die Version PROFESSIONAL baut darauf auf und integriert alle Funktionen, um maximale Präzision und Flexibilität zu bieten.

Merkmal Basic Advanced Professional
Netzwerkschnittstellen X X X
Steuerung über Dashboard X X X
8 Digitale Eingänge X X X
8 + 3 Digitale Ausgänge 24 [VDC] X X X
1 PT 100 Eingang X X X
1 Analoger Ausgang 1…20 [mA] X X X
Optional Modbus TCP X X X
Optional Multi-Parametersätze X X X
Regelung Heizung X X X
Passwortschutz X X X
1 Analoger Eingang 0…10 [VDC] - X X
1 Analoger Eingang 4…20 [mA] - X X
Anschluss + Auswertung Drucksensor, Ventilnadelhub, Lichtschranke - X X
Anschluss + Auswertung Volumenstromsensor - - X
Je nach angesteuertem Ventil (Sprühen/ Pulsen/ Dosieren) ergeben sich Unterschiede in den Merkmalen.

Optimieren Sie Ihre Dosieranwendungen mit WVC Pro: Jetzt Angebot anfordern!
