Walther Dosing Bundle ISO-50
Das Walther Dosing Bundle ISO-50 ist ein komplett vormontiertes Dosiersystem für den automatisierten Materialauftrag mit Robotern. Es kombiniert ein präzises Auslassventil, eine 90° Fitting-Kombination für Luer-Lock-Kartuschen, flexibel wählbare Kartuschensysteme in drei Größen mit Halterung und Kartuschen-Adapter für den Druckluftanschluss sowie ein robustes ISO-50-Montagekonzept zu einer kompakten Einheit für den industriellen Serieneinsatz.
Systemaufbau und Funktion: Das Dosing Bundle wird über den ISO-50-Normflansch des Endeffektors direkt am Roboterarm befestigt und ist nach Anschluss der elektrischen Leitungen und der Druckluftversorgung sofort einsatzbereit. Nach dem Einsetzen der befüllten Kartusche kann der Dosierprozess unmittelbar gestartet werden.
Das System eignet sich für die punkt- und wiederholgenaue, prozesssichere Applikation fließfähiger bis pastöser Medien – von Schmier- und Trennstoffen über Kleb- und Dichtstoffe bis hin zu Flux- und Korrosionsschutzmitteln.
Smarte Ventiltechnik: Das im Walther Dosing Bundle verbaute Auslassventil basiert auf der bewährten Ventilplattform des mit dem Innovationspreis ausgezeichneten WSV-Sprühventils. Als elektrisch betätigtes, nadelschließendes Ventil bietet es eine hohe Schaltfrequenz und gewährleistet ein schnelles, sauberes Öffnen und Schließen des Materialflusses. Der Dosierauftrag erfolgt reproduzierbar und nahezu tropffrei, auch bei kurzen Dosierintervallen und hohen Taktzahlen. Dadurch eignet sich das Ventil sowohl für punktuelle Dosierungen als auch für kontinuierliche Raupenaufträge – je nach Prozessanforderung.
Die Edelstahlausführung mit robusten, medienberührenden Werkstoffen sorgt für vielseitige Einsatzmöglichkeiten, hohe chemische Beständigkeit, lange Lebensdauer und zuverlässigen Betrieb – auch bei anspruchsvollen Materialien und Prozessbedingungen.
Dank integrierter Elektronik und Ethernet-basierter Busanbindung lässt sich das Ventil nahtlos in automatisierte Produktionssysteme integrieren. Über das webbasierte Dashboard können Ventilparameter – wie Schaltzeiten, Betriebsmodi (z. B. Impuls-, Hold- oder Trigger-Modus) sowie Schaltzustände und digitale Ein-/Ausgangssignale – komfortabel visualisiert, angepasst und gespeichert werden.
Vier digitale Ein- und Ausgänge (DIOs) ermöglichen die direkte Kommunikation mit dem Robotersystem oder einer SPS, etwa zum Starten des Dosierzyklus, zur Statusrückmeldung oder zum Aktivieren vordefinierter Funktionen. Ein integrierter Drucktaster erlaubt das manuelle Auslösen des Ventils direkt am Endeffektor – ideal für Funktionsprüfungen, Wartungsarbeiten oder die schnelle Kontrolle des Materialflusses während der Inbetriebnahme.
Die Funktionsintegration gewährleistet maximale Prozesssicherheit, einfache Handhabung und eine optimale Anbindung in moderne Automatisierungsumgebungen.
Fazit: Das Dosing Bundle ISO-50 der Walther Systemtechnik bietet mit seinem kompakten Aufbau, der integrierten Elektronik und der standardisierten ISO-50-Schnittstelle einen unkomplizierten Einstieg in die robotergestützte Dosiertechnik und ist ebenso für anspruchsvolle Anwendungen in der Serienproduktion geeignet.
- Direkte Robotermontage über ISO-50-Normflansch
- Kompakte Bauweise für beengte Einbausituationen
- Hohe Wiederholgenauigkeit und prozesssicherer Materialauftrag
- Schnelle Inbetriebnahme: anschließen, Kartusche einsetzen, dosieren
- Medienkompatibel und langlebig durch hochwertige Edelstahlkomponenten
- Einfache Systemintegration durch integrierte Elektronik und webbasierte Parametrierung
Das Komplettsystem für das automatisierte Dosieren viskoser Medien – Walther Dosing Bundle ISO-50 – bestehend aus ...
- Dosierventil in Edelstahlausführung

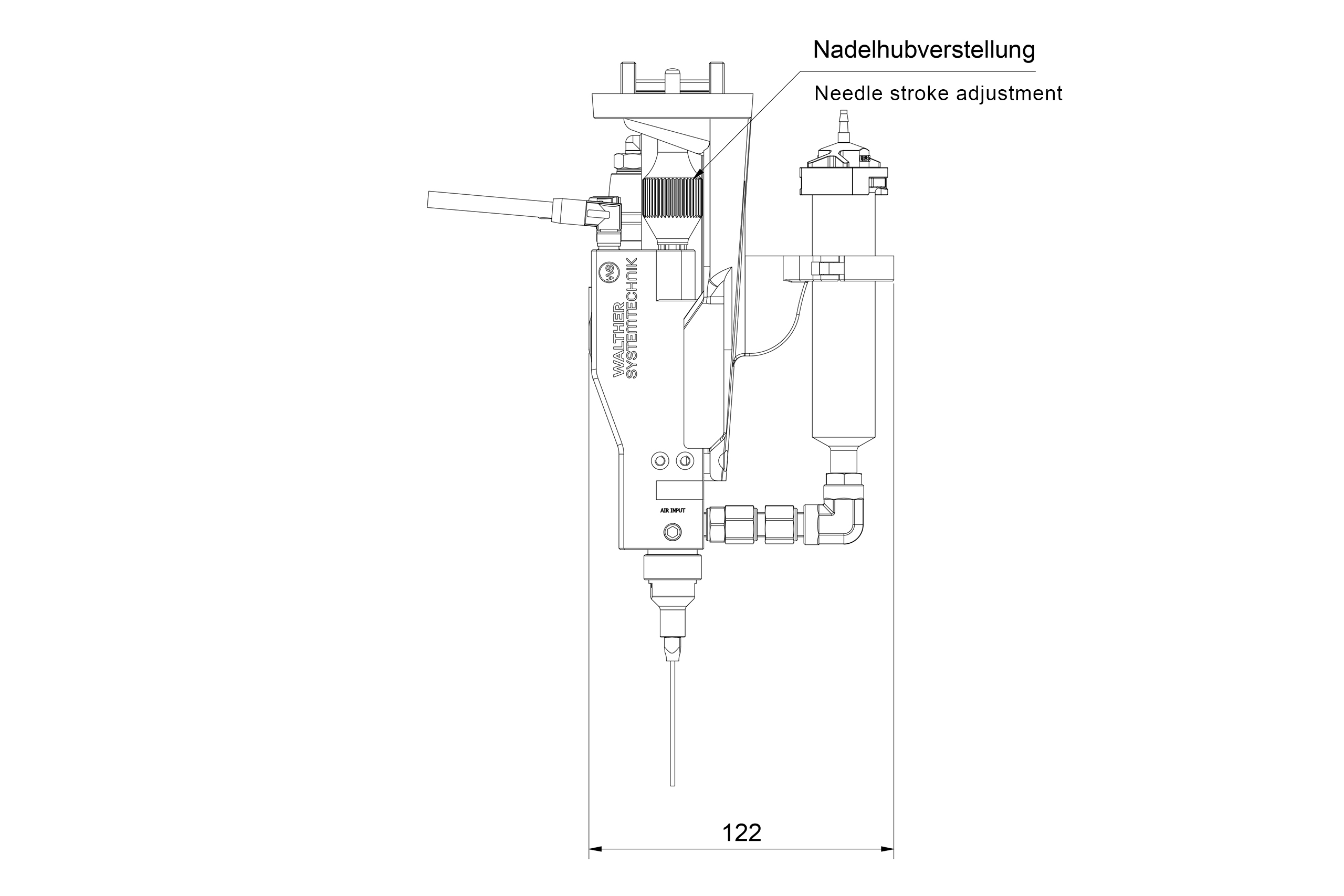

- ISO-50-Endeffektor mit integriertem Rasternadelstellrad

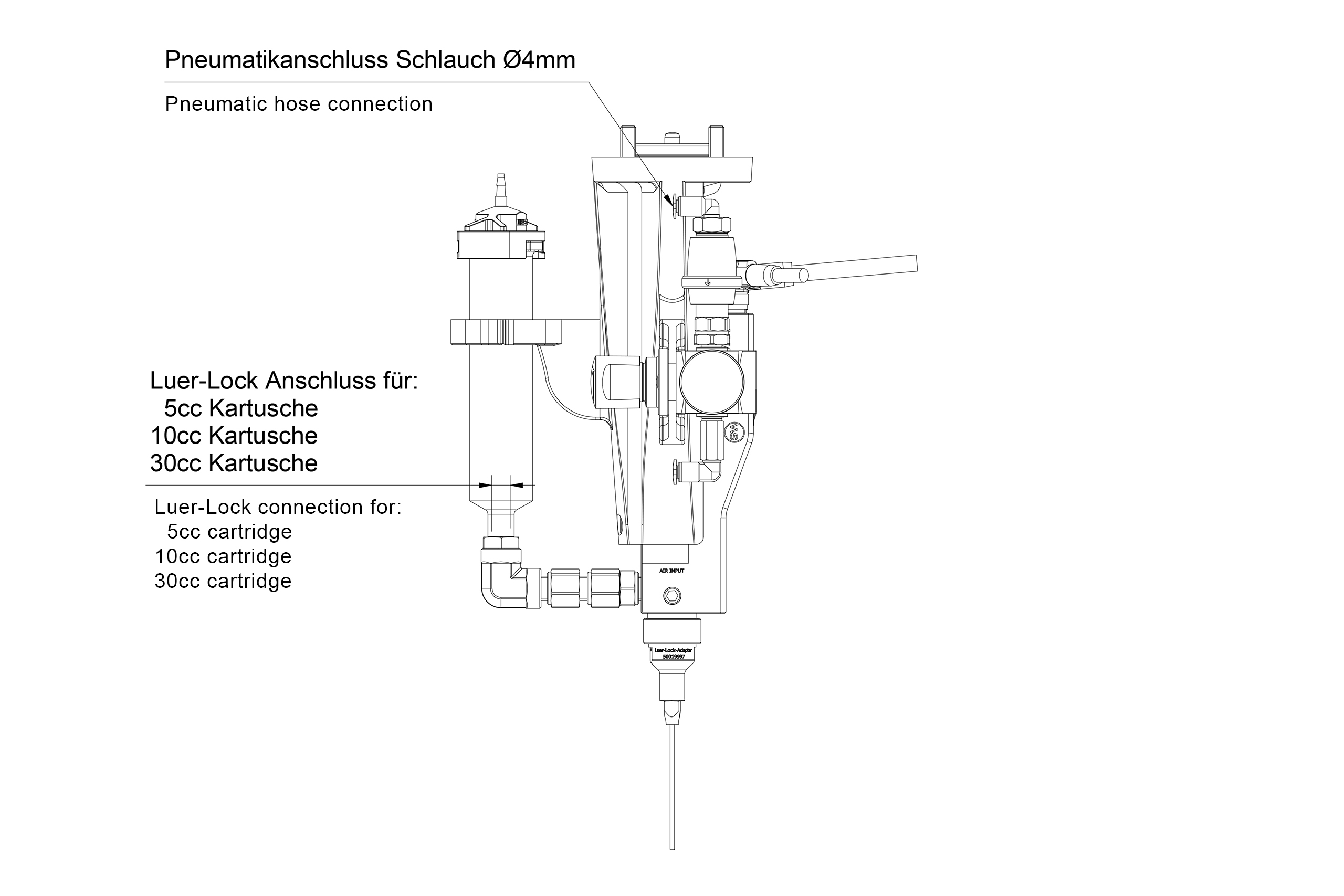

- Genormter Luer-Lock-Kartuschenanschluss für 5 cc, 10 cc und 30 cc-Kartuschen
- 5 cc, 10 cc oder 30 cc-Kartuschensystem inkl. passender Kartuschenhalterung und Kartuschenadapter
- Druckregler 0–10 bar zur präzisen Druckluftsteuerung
- Luer-Lock-Nadeladapter für variable Dosiernadelgrößen
... wird vormontiert und funktionsgeprüft für den direkten Einsatz am Roboter ausgeliefert.
Enthaltenes Zubehör:
- elektrische Anschlussleitung, 5 Meter (offenes Ende)
- Netzwerkleitung, 5 Meter
- Druckluftleitung, 5 Meter (⌀ 6 mm)
- Teach-Spitze zur sicheren Positionierung
- Dosiernadel-Set mit 34 Dosiernadeln:
je 2x Dosiernadel standard mit Luer-Lock Gewinde, Kunststoffkörper aus Polypropylen, Kappilare aus Edelstahl (Länge 12,7 mm): Gr. 14; Innen-⌀ 1,600 mm / Gr. 15; Innen-⌀ 1,371 mm / Gr. 18; Innen-⌀ 0,838 mm / Gr. 20; Innen-⌀ 0,610 mm / Gr. 21; Innen-⌀ 0,508 mm / Gr. 22; Innen-⌀ 0,406 mm / Gr. 23; Innen-⌀ 0,330 mm / Gr. 25; Innen-⌀ 0,254 mm / Gr. 27; Innen-⌀ 0,203 mm / Gr. 30; Innen-⌀ 0,152 mm
je 2x Dosiernadel konisch mit Luer-Lock Gewinde, Material Polypropylen: Gr. 14; Innen-⌀ 1,60 mm; Außen-⌀ 1,83 mm / Gr. 16; Innen-⌀ 1,37 mm; Außen-⌀ 1,83 mm / Gr. 18; Innen-⌀ 0,84 mm; Außen-⌀ 1,27 mm / Gr. 20; Innen-⌀ 0,61 mm; Außen-⌀ 0,91 mm / Gr. 22; Innen-⌀ 0,41 mm; Außen-⌀ 0,71 mm / Gr. 25; Innen-⌀ 0,25 mm; Außen-⌀ 0,51 mm / Gr. 27; Innen-⌀ 0,20 mm; Außen-⌀ 0,41 mm
