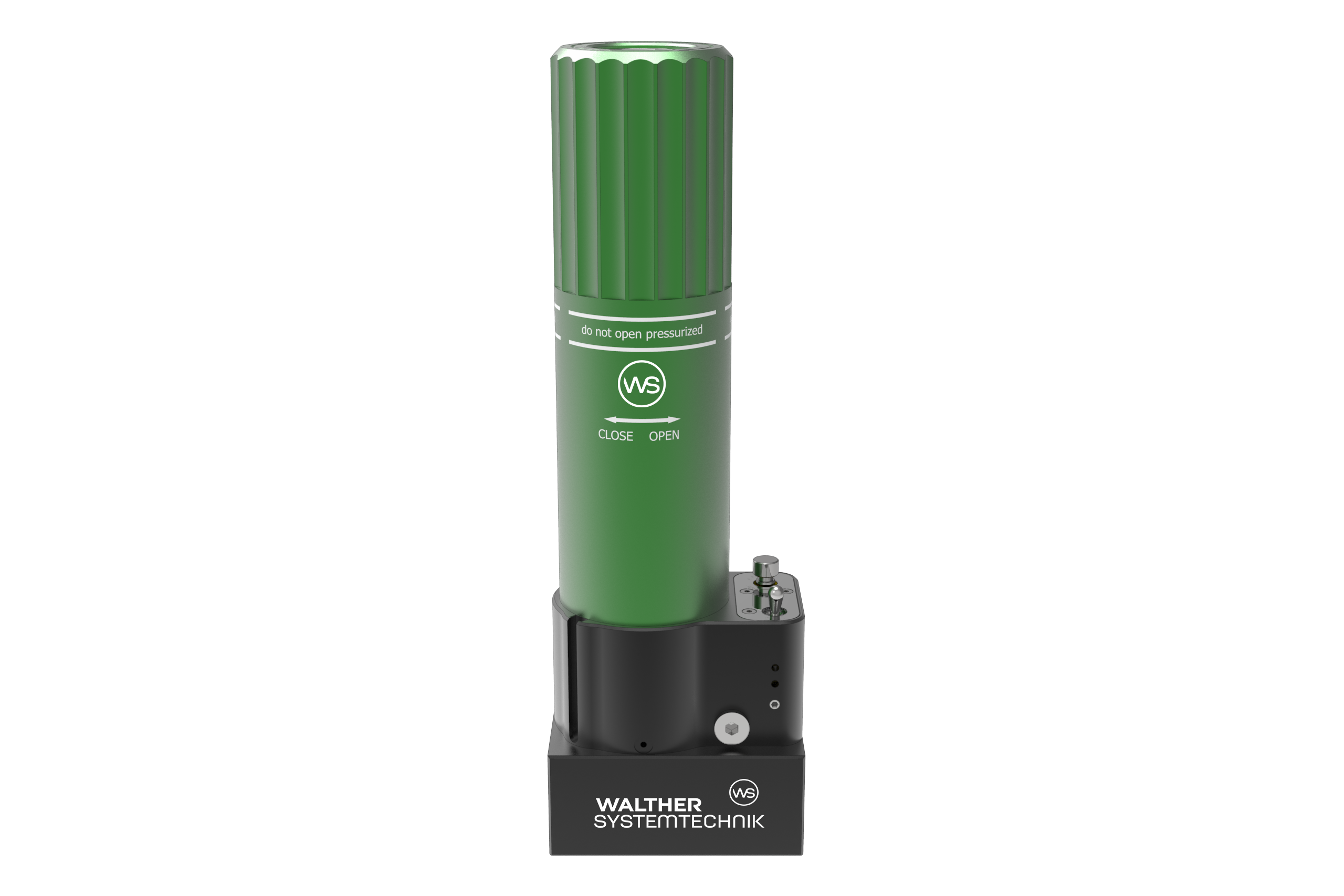

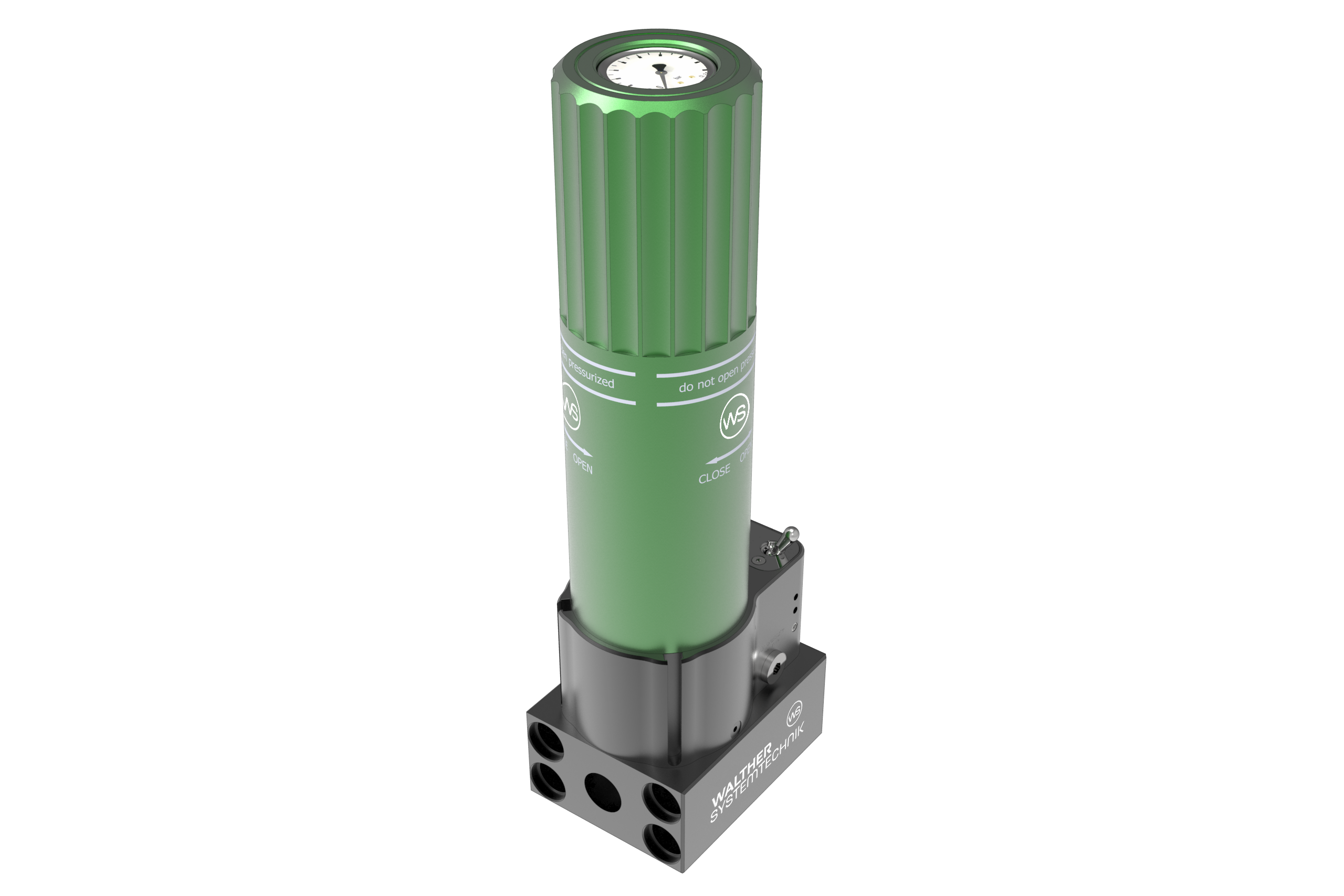

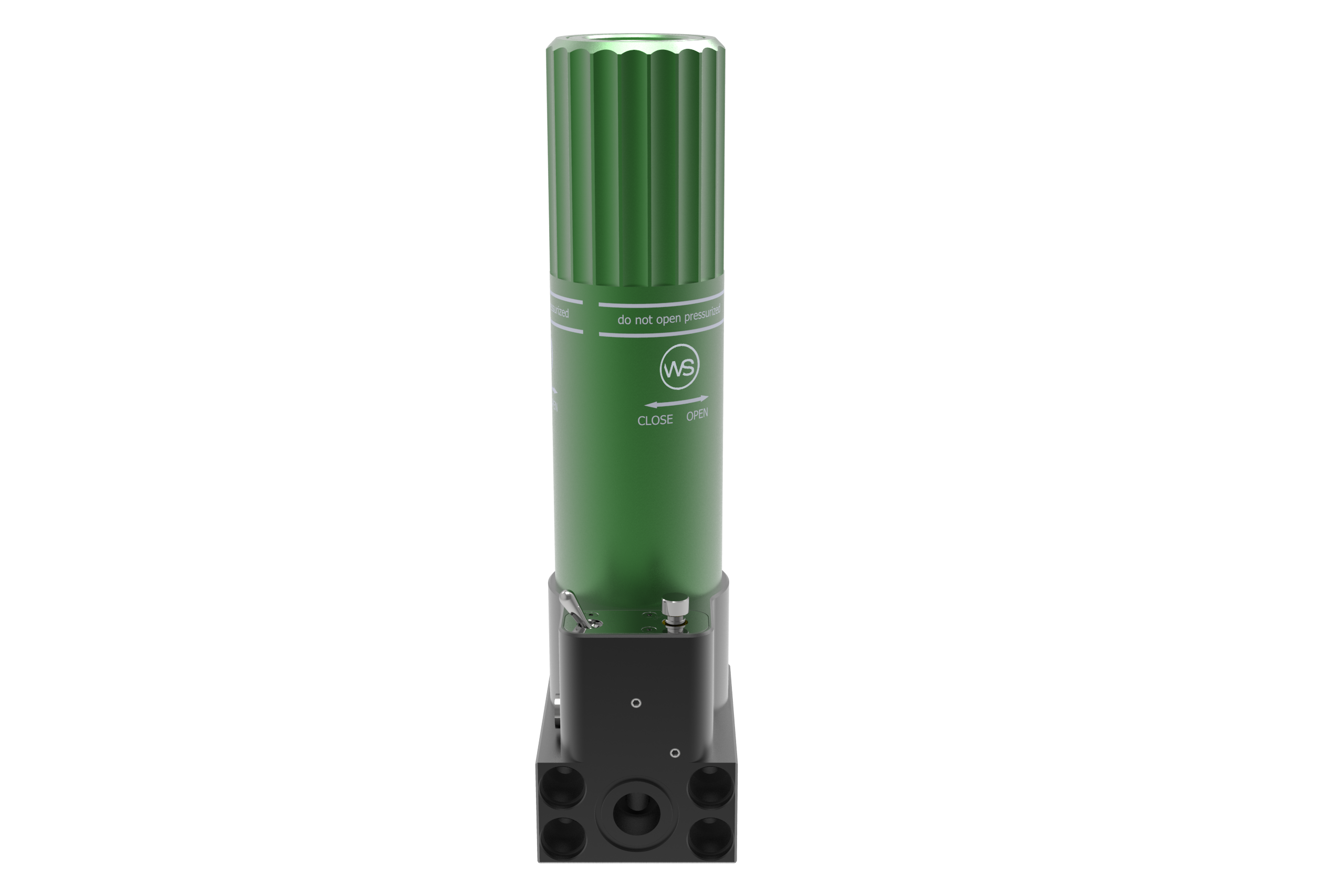

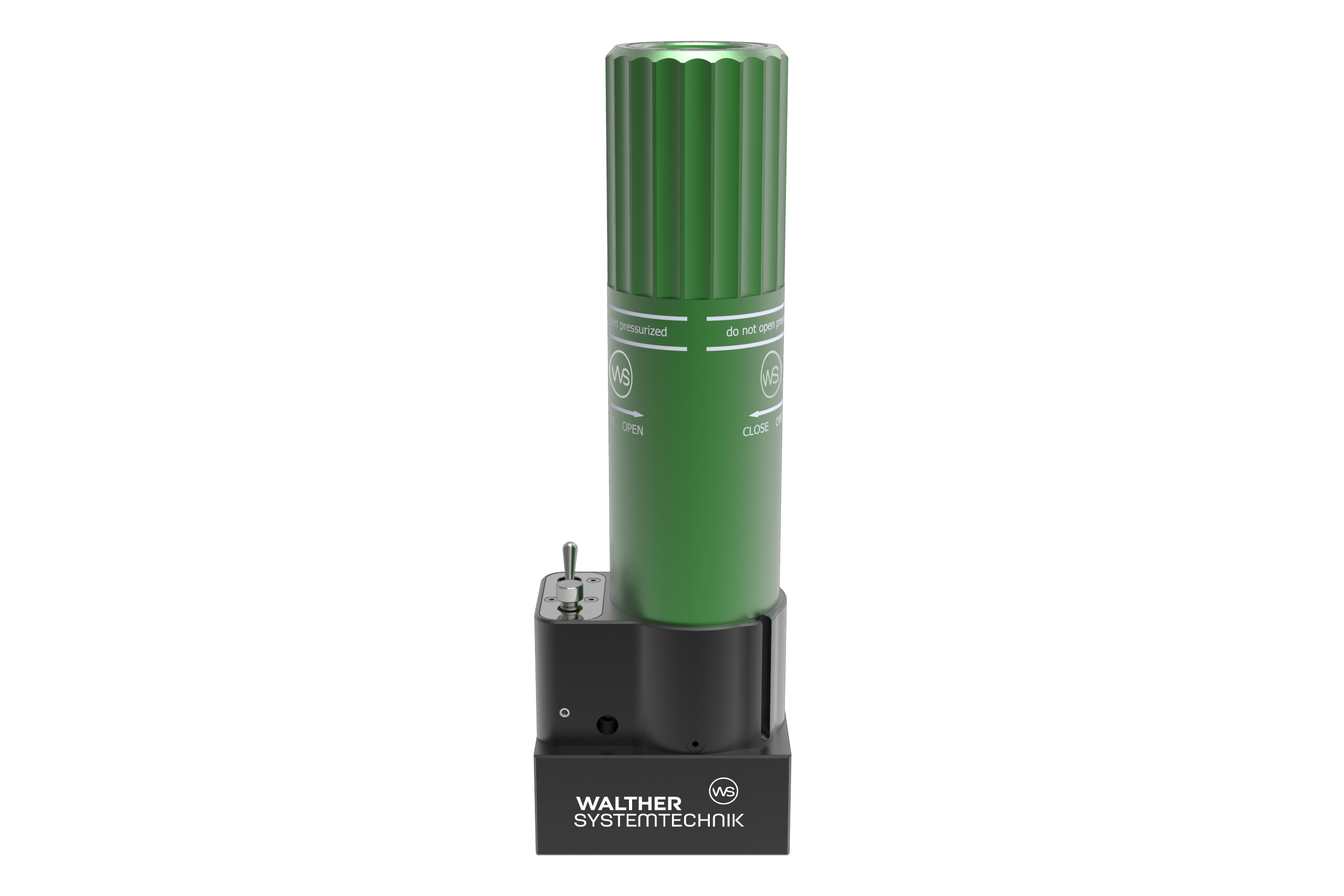

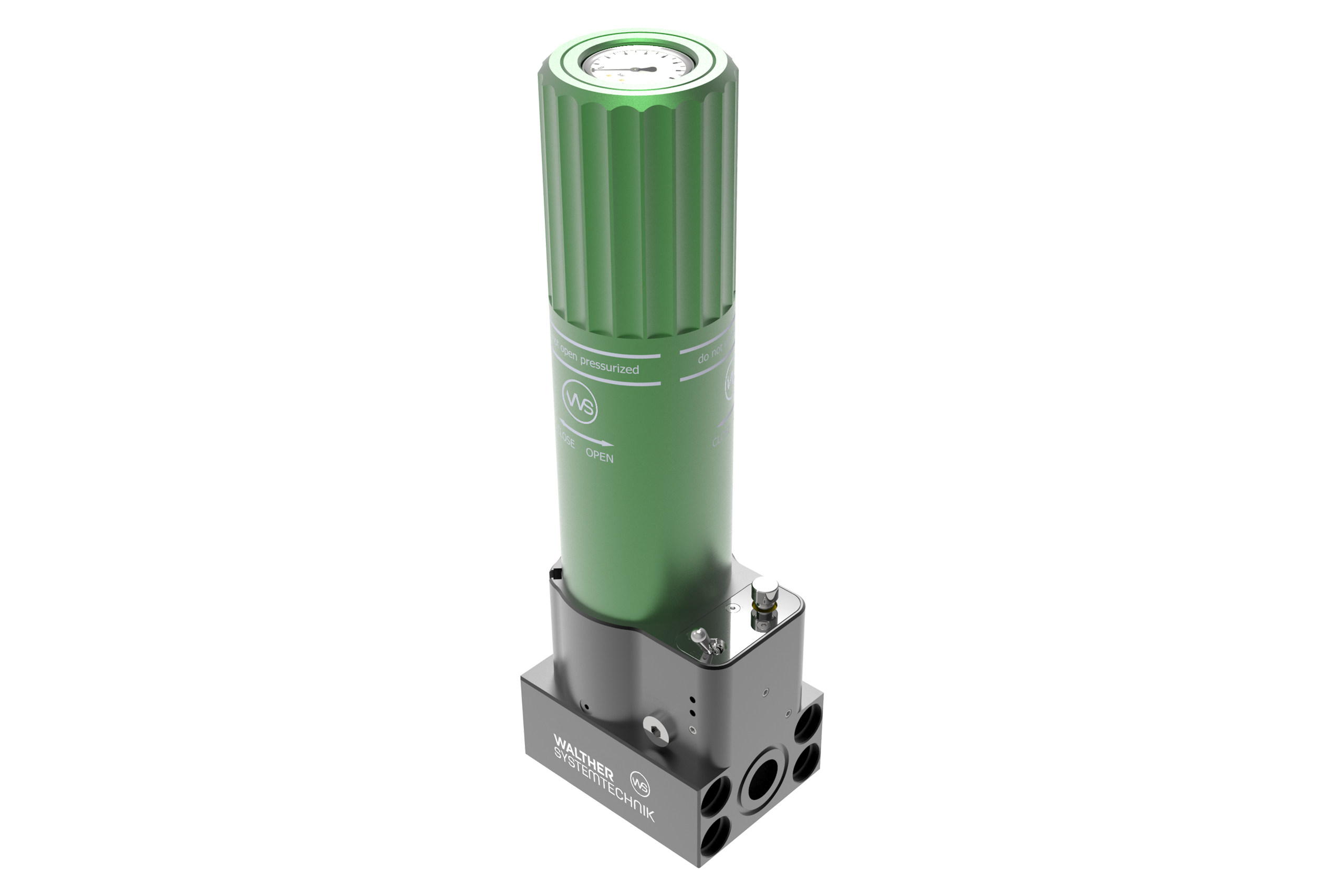

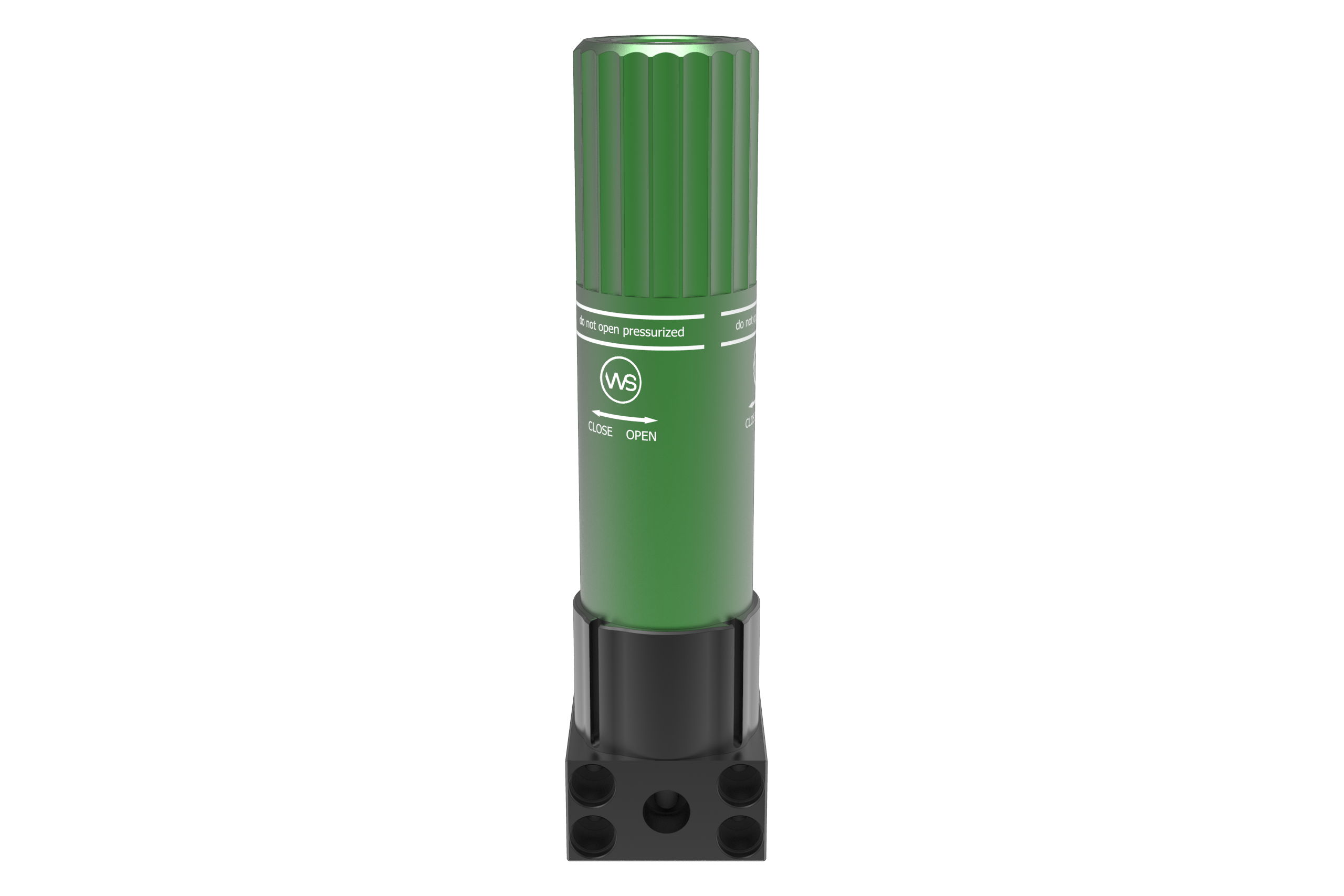

Das WKSK Kartuschen-Entleersystem von Walther Systemtechnik ist eine kompakte, robuste und prozesssichere Lösung zum Entleeren von Eurokartuschen in industriellen Dosier- und Applikationsumgebungen. Es wurde für den zuverlässigen, druckgeregelten Austrag hochviskoser Medien wie Klebstoffen, Dichtstoffen, Silikonen, Fetten oder Wachsen entwickelt und eignet sich sowohl für manuelle Arbeitsplätze als auch für den Einsatz in automatisierten Fertigungsanlagen.

Das WKSK arbeitet mit einem geschlossenen pneumatischen Drucksystem, bei dem der Kartuschenboden kontrolliert in Richtung Auslass gedrückt wird. So entsteht ein konstanter Materialfluss ohne Druckschwankungen, unabhängig von der Einbaulage. Über den integrierten Druckregler mit Manometer lässt sich der Mediumausgangsdruck präzise einstellen. Mit einem maximalen Betriebsdruck von 10 bar können auch Materialien bis 25.000 mPas Viskosität sicher und gleichmäßig verarbeitet werden.

Standardmäßig ist das WKSK für Euro 1-Kunststoffkartuschen (Ø 46,2 mm, S15x2,5) ausgelegt. Mithilfe des austauschbaren Kartuschenadapters lassen sich auch Euro 2-Aluminiumkartuschen (Ø 46,8 mm, M15x1) prozesssicher entleeren.

Für den schnellen, werkzeuglosen Kartuschenwechsel genügt das Ausschalten des Geräts; der Systemdruck wird dabei automatisch abgebaut. Sollte die Kartuschenaufnahme versehentlich unter Druck geöffnet werden, sorgen integrierte Sicherheitsentlüftungen für einen kontrollierten Druckausgleich.

Für Anwendungen mit sehr zähflüssigen Medien oder vertikaler Montage ist das WKSK auch in einer Variante mit mechanischer Federunterstützung erhältlich. Diese bietet zusätzliche Vorschubkraft und entlastet das pneumatische System. Optional ist zudem eine elektronische Vorleer- und Leermeldung verfügbar. Zwei Näherungssensoren überwachen den Füllstand der Kartusche und melden rechtzeitig, wann ein Wechsel erforderlich ist – ein klarer Vorteil bei kontinuierlich automatisierten Prozessen.

Als Teil des Walther MODULAR Systems lässt sich das WKSK über standardisierte Modulverbindersätze flexibel mit weiteren Funktionseinheiten kombinieren. Besonders hervorzuheben ist hierbei die Kaskadierbarkeit: Mehrere Entleereinheiten lassen sich zu einer linearen Fördereinheit zusammenschalten, um eine unterbrechungsfreie Medienversorgung sicherzustellen.

Dank seiner schlanken Bauform lässt sich das WKSK platzsparend in oder an Dosierzellen, Roboterstationen oder automatisierte Handhabungssysteme integrieren. Mit Abmessungen von 102 × 79 × 316 mm (ohne Federunterstützung) und autarkem Betrieb ist es besonders geeignet für den Einsatz bei beengten Platzverhältnissen und in Produktionsumgebungen mit hohem Automatisierungsgrad.

  • kompakte, anwenderfreundliche und prozesssichere Enentleerung von Eurokartuschen aus Kunststoff und Aluminium
  • auch in hochautomatisierten Fertigungs- und Montageanlagen einsetzbar
  • unterbrechungsfreie Medienbereitstellung mittels Kaskadierung
  • gesichert gegen Lufteintrag in das Fluidsystem

  • Eingangsdruck (Pneumatik): max. 10 [bar]
  • Betriebstemperatur: 4 bis 50 [°C]
  • Gewicht: 2,35 [kg]
  • Abmessung (l x b x h): 102 x 79 x 316 [mm]
  • Kartuschenanschlussgewinde:

    >> Kunststoff: S15 x 2,5
    >> Aluminium: M15 x 1

  • Durchmesser der Kartusche:

    >> Kunststoff: Ø 46,2 [mm]
    >> Aluminium: Ø 46,8 [mm]

  • Länge der Kartusche: 215 - 216 [mm] (je nachdem ob mit Bördel oder ohne)
  • Walther-Modullänge: 2 [TE]
