Intelligent filtern, sicherer produzieren: Das diagnosefähige Filtersystem WFSD von Walther Systemtechnik wurde für Anwendungen entwickelt, bei denen eine gleichbleibend hohe Medienreinheit und prozessstabile Applikation entscheidend sind. Es filtert den Mediumvolumenstrom zuverlässig, schützt im Fluidsystem nachgelagerte Komponenten vor Verunreinigungen und trägt damit wesentlich zur Wiederholgenauigkeit industrieller Fertigungsprozesse bei.

Im Gegensatz zu herkömmlichen Filtersystemen verfügt das WFSD über Diagnoseelektronik, die zentrale Prozessgrößen kontinuierlich überwacht: Einlass- und Auslassdruck, Mediumtemperatur, Verschmutzungsgrad sowie die Laufzeit der Filterkartusche. Der aktuelle Zustand wird über ein integriertes Display dargestellt. Die Bedienung und Konfiguration erfolgen dabei komfortabel über Tasten direkt am Gerät – zum Beispiel zur Einstellung von Alarmschwellen, Anzeigeeinheiten oder zur Aktivierung des Passwortschutzes.

Volle Kontrolle statt ungeplanter Stillstände: Für die Einbindung in automatisierte Umgebungen bietet das System zusätzlich eine RS485-Schnittstelle mit MODBUS-RTU-Protokoll. Darüber lassen sich die Betriebsdaten und Geräteeinstellungen auch extern auslesen und konfigurieren. Vier digitale Alarmausgänge (24 VDC) können individuell definierten Prozessereignissen zugewiesen werden, etwa zur Signalisierung von Grenzwertüberschreitungen bei Druck, Temperatur oder Verschmutzungsgrad. Die Kombination aus lokaler Anzeige, externer Kommunikation und individueller Signalausgabe bildet die Grundlage für eine vorausschauende Wartung: Der optimale Zeitpunkt für den Kartuschenwechsel wird planbar, Ausfallzeiten lassen sich minimieren.

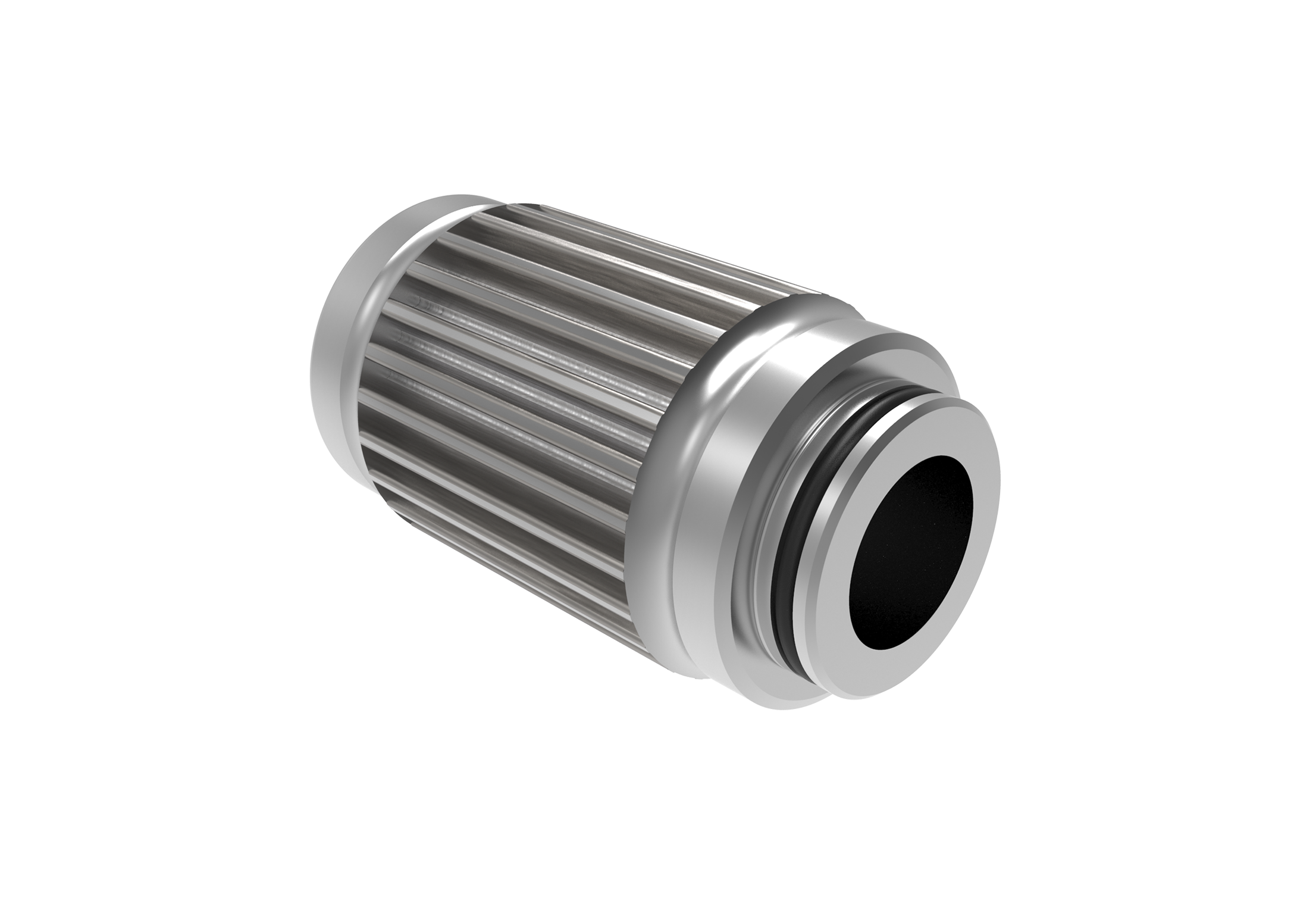

Einfache Wartung ohne Werkzeug: Der WFSD ist mit Filterkartuschen in drei Filterfeinheiten erhältlich (150 µm, 300 µm, 500 µm). Diese lassen sich werkzeuglos wechseln: Verschlussschraube öffnen, Kartusche einsetzen, schließen – fertig. Die Entlüftung nach dem Wechsel erfolgt schnell und sicher über die integrierte Entlüftungsschraube. Durch ihr robustes Design ist die Filtereinheit auch für Anwendungen mit hohen Differenzdrücken geeignet und lässt sich flexibel bei verschiedensten nicht-aggressiven Flüssigmedien wie Schmierstoffen oder Prozessölen einsetzen.

Kompakt und kompatibel: Als Bestandteil des Walther MODULAR Systems lässt sich das Filtersystem WFSD über ein standardisiertes Modulverbinderset schnell und zuverlässig mit weiteren Funktionsträgern kombinieren. Die kompakte Bauweise (153 × 79 × 91 mm) und G½"-Anschlüsse ermöglichen eine einfache Integration in neue oder bestehende Fluid- und Dosiersysteme.

  • kontinuierliche Überwachung der Filterverschmutzung und der Prozessgrößen Eingangs-/Ausgangsdruck, Laufzeit der Filterkartusche, Pumpenfrequenz und Mediumtemperatur

  • frei konfigurierbare Alarmausgänge zur Anzeige von Schwellwertüberschreitungen ausgewählter Prozessgrößen

  • integriertes Display zur Parametrierung und Zustandsanzeige

  • Feldbusanschluss zum Zugriff auf alle verfügbaren Prozess- und Zustandsgrößen

  • Gerät der Modular Baureihe, dadurch verkürzter Einbauraum, einfachte Montage und vereinfachte Wartungsarbeiten

  • Betriebsdruck: max. 200 [bar]

  • Versorgungspannung: 24 [VDC]

  • Abmessungen (l x b x h): 153 x 79 x 91 [mm]

  • Masse: 1,2 [kg]

  • Walther-Modullänge: 3 [TE]

  • Anschluss: G1/2"i und Flansch Walther-Modular
